Questões de Física do ano 2007

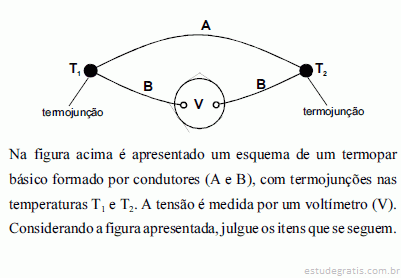

O efeito Thomson corresponde a um fluxo de calor reversível que influencia a temperatura dos condutores entre as junções. A magnitude de tal efeito é diretamente proporcional à diferença entre os quadrados das temperaturas nas termojunções.

A voltagem total resulta da subtração dos efeitos Peltier e Thomson.

Em relação aos diferentes tipos de termopares, julgue os itens que se seguem.

Os termopares apresentam a desvantagem de produzirem voltagens de saída muito reduzidas (na faixa de milivolts). Entretanto, essa desvantagem é compensada pela resposta linear da voltagem de saída com a temperatura, mesmo em uma faixa de temperatura muito ampla.

Em relação aos diferentes tipos de termopares, julgue os itens que se seguem.

Termopares tipo T (Cobre-Constantan) são empregados para medição de temperaturas desde !200 oC até 300 oC. Acima desse valor máximo, a oxidação do cobre compromete a leitura do termopar.

Em relação aos diferentes tipos de termopares, julgue os itens que se seguem.

A principal característica de um termopar do tipo R ou S (platina/platina-ródio) refere-se ao seu comportamento quimicamente inerte e estável quando submetido a altas temperaturas mesmo em atmosferas oxidantes.
