Questões de Engenharia Química do ano 2002

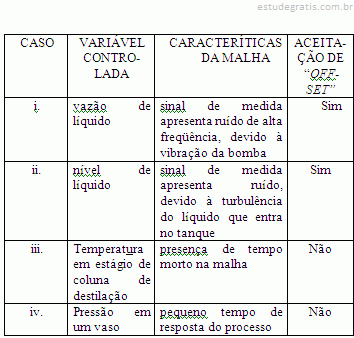

Sejam os exemplos de controle de processos apresentados na tabela abaixo:

 Caso se procure conciliar simplicidade (em termos do número de parâmetros de ajuste do controlador), desempenho e estabilidade em malha fechada, o controlador mais adequado para cada caso será:

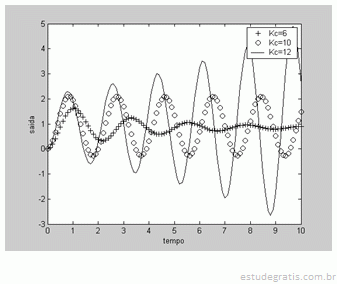

Na aplicação do método do ganho limite, um processo em malha fechada sob controle automático P foi submetido a três experimentos, em que um pequeno degrau era aplicado no seu valor de referência, para ganhos adimensionais do controlador, Kc, dados por 6; 10 e 12, respectivamente. As curvas de resposta foram registradas e são apresentadas no gráfico a seguir. Verifica-se que para Kc = 6, a amplitude de oscilação diminui com o tempo; para Kc = 10, essa amplitude fica constante e para Kc = 12, aumenta.

 Com base nos resultados dos experimentos, um controlador P ajustado por Ziegler- Nichols para este processo deverá terá um ganho adimensional de:

Considere o reator de mistura perfeita com camisa de refrigeração mostrado abaixo, no qual há duas malhas de controle (os dispositivos de medida não são mostrados para simplificar a figura):

- MALHA 1: a temperatura T é controlada pelo controlador de temperatura TC, que manipula a vazão de refrigerante para a camisa;

 - MALHA 2: a concentração do reagente A no reator CA é controlada pelo controlador de composição CC, que manipula a vazão de alimentação F para o reator.

 Se a temperatura Ti e a concentração na alimentação CAi estão sujeitas a alterações, pode-se afirmar que:

Uma amostra de catalisador foi analisada com peneiras padronizadas e obteve-se o seguinte resultado: 40-60 m, 20 g; 60-80 m, 100 g; 80-100 m, 40g. O diâmetro médio de partícula área-volume, também conhecido como diâmetro médio de Sauter, da amostra é aproximadamente:

Uma centrífuga opera a 6000 rpm. A intensidade do campo centrífugo de forças a uma distância radial de 50 cm do eixo de rotação é:
