Questões de Engenharia Naval do ano 2011

Considere seus conhecimentos sobre arquitetura naval para responder às quatro próximas questões.

São utilizados diversos tipos de tinta na construção naval, usadas de acordo com a superfície a ser pintada. Considerando o exposto assinale as afirmações corretas.

I. Primer: tinta protetora que impede a formação de óxidos e ferrugens na camada superficial do aço. É aplicada no primeiro tratamento dado à chapa de aço, logo quando ela é retirada do pátio onde se estoca o aço. Além disso, é aplicada também depois da fabricação dos blocos, proporcionando uma proteção às chapas e soldas de aproximadamente seis meses. Normalmente é utilizado o primer de zinco, de coloração acinzentada. Costuma-se passar duas demãos.

II. Inibidoras: têm como objetivo proteger o aço por meio de ação catódica e anódica servindo de metal de sacrifício. Pigmentos metálicos compõem a sua formulação, geralmente alumínio ou zinco, e é a camada mais próxima do primer. Costuma-se passar uma demão.

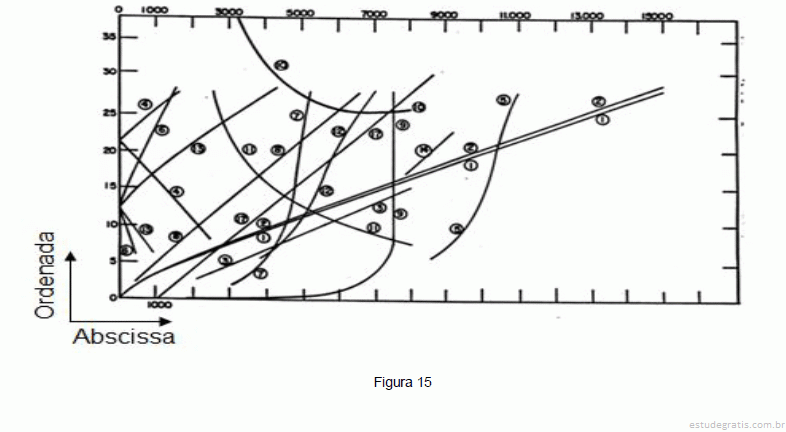

A Figura 15 apresenta as curvas hidrostáticas de um cargueiro de 12.500 toneladas. As legendas ordenada e abscissa representam respectivamente:

Considere seu conhecimento no uso e costumes na linguagem marítima para responder às duas próximas questões.

Das afirmações abaixo:

I. A tonelagem bruta é o volume total do navio e de todos os seus compartimentos fechados. Cada navio tem uma tonelagem oficialmente registrada, que define seu tamanho, e que é utilizada, também, para o cálculo de taxas e impostos.

II. A tonelagem líquida é o volume que constitui a real capacidade comercial do navio. Ela é medida pela tonelagem bruta da qual se deduzem certos espaços não comerciáveis (praça de máquinas, espaços da tripulação, etc). Em geral, essa tonelagem é a líquida, que recebe, então, o nome de tonelagem de registro. Como as formas dos navios são arqueadas, a medida dos volumes internos do navio era difícil de calcular, exigindo o emprego de artifícios especiais para obtê-la; daí o nome arqueação utilizado para designar o cálculo do volume interno dos navios.

Considere seu conhecimento no uso e costumes na linguagem marítima para responder às duas próximas questões.

Das afirmações abaixo:

I. O termo tonelagem nada tem a ver com tonelada, peso. Hoje, é usado para medir a tonelagem, por se tratar de medida de volume.

II. A arqueação, que é o volume de 100 pés cúbicos, ou seja, 1,7 metros cúbicos. Diz-se, por exemplo, que um navio tem 2000 de arqueação bruta (Também pode ser identificado por AB 2000).

Considere o assunto Curvas hidrostáticas de uma plataforma offshore para responder quais das afirmações abaixo estão corretas.

 I. A área do plano de flutuação da plataforma multiplicada por uma variação de calado de 1 cm e pelo peso específico do fluído no qual o navio flutua dá o valor da propriedade Toneladas por Centímetro quadrado de Imersão (TPIcm), que significa quantas toneladas devem ser embarcadas para promover uma variação de calado uniforme de um centímetro.

II. Se a plataforma é uma plataforma de perfuração convertida à produção, pode eventualmente possuir “blisters” em suas colunas, e, naturalmente, a área de flutuação diminui sensivelmente na região submersa.
