Questões de Engenharia Naval

O desenho da figura acima mostra uma chapa de aço carbono comum sendo cortada pelo processo oxicorte. É indicado no desenho um detalhe da seção reta do bico utilizado. O gás combustível usado no processo é o acetileno. Com relação a esse processo, julgue os itens que se seguem.

O acetileno foi o gás combustível escolhido para esse processo devido à alta temperatura e à alta taxa de propagação de sua chama.

O desenho da figura acima mostra uma chapa de aço carbono comum sendo cortada pelo processo oxicorte. É indicado no desenho um detalhe da seção reta do bico utilizado. O gás combustível usado no processo é o acetileno. Com relação a esse processo, julgue os itens que se seguem.

Pelo furo central do bico, indicado na figura por a, escoa o acetileno; pelos furos periféricos, indicados na figura pela letra b, escoa o gás oxigênio.

O desenho da figura acima mostra uma chapa de aço carbono comum sendo cortada pelo processo oxicorte. É indicado no desenho um detalhe da seção reta do bico utilizado. O gás combustível usado no processo é o acetileno. Com relação a esse processo, julgue os itens que se seguem.

A equação química que representa a combustão completa do acetileno em presença do oxigênio é a seguinte.

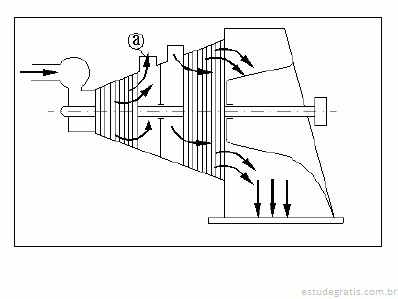

O desenho esquemático acima representa uma turbina a vapor de reaquecimento e condensação, que movimenta um gerador para a produção de energia em uma usina termelétrica. Os estágios da turbina são do tipo Curtis-Rateau. Com relação ao projeto e operação dessa turbina, julgue os seguintes itens.

O vapor extraído na tubulação indicada na figura pela letra a é dirigido para um trocador de calor dentro da caldeira e retorna superaquecido nas mesmas condições iniciais, mas com pressão menor.

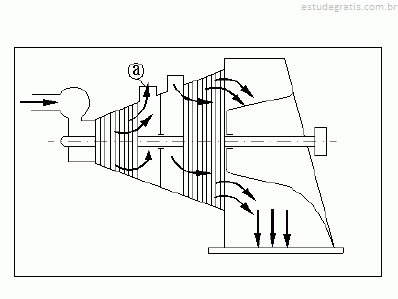

O desenho esquemático acima representa uma turbina a vapor de reaquecimento e condensação, que movimenta um gerador para a produção de energia em uma usina termelétrica. Os estágios da turbina são do tipo Curtis-Rateau. Com relação ao projeto e operação dessa turbina, julgue os seguintes itens.

O vapor descarregado da turbina está a uma pressão inferior à pressão atmosférica.
