Questões de Engenharia Mecatrônica do ano 2011

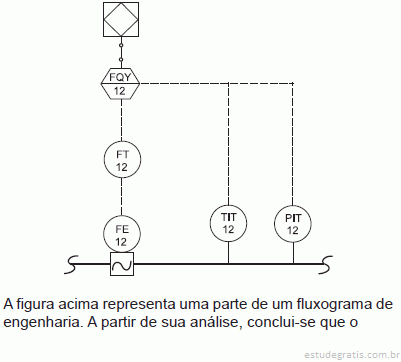

transmissor indicador de temperatura envia um sinal elétrico para o computador de processo, montado em uma localização auxiliar normalmente acessível ao operador.

transmissor indicador de pressão envia um sinal pneumático para o computador de processo montado no campo.

elemento primário ou sensor de fluxo utiliza o princípio sônico para sua medição.

controlador lógico programável está conectado ao computador de processo por um sinal elétrico.

computador de processo está conectado ao transmissor de fluxo por um sinal de dados ou software.

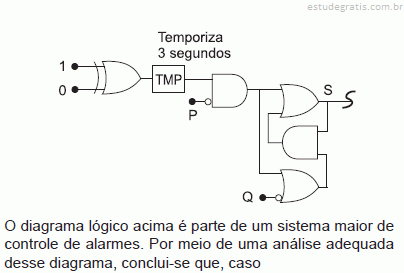

P e Q sejam nível lógico 0, após 3 segundos, o ponto S será nível lógico 1.

P e Q sejam nível lógico 1, antes de completarem os 3 segundos, o ponto S será nível lógico 1.

P e Q sejam nível lógico 0, após 3 segundos, o ponto S será nível lógico 0.

P e Q sejam nível lógico 1, após 3 segundos, o ponto S será nível lógico 1.

P seja nível lógico 0, e Q seja nível lógico 1, após 3 segundos, o ponto S será nível lógico 0.

0,2

0,4

1,4

90,0

180,0

a nomenclatura TIT indica que o instrumento tem função de transmissor indicador de tensão, segundo a Norma ISA S5.1.

o sinal referente à variável de processo trafega pelo mesmo cabo de alimentação, na alimentação a dois fios.

os padrões de redes de campo somente podem ser incorporados em transmissores pneumáticos.

uma vantagem de se utilizar um sinal de 0 a 10 V é a possibilidade de implementação da rede HART.

75% de um sinal que varia entre 4 e 20 mA equivale a 15 mA.

25% de um sinal que varia entre 4 e 20 mA equivale a 6 mA.

a nomenclatura LIT, segundo a Norma ISA S5.1, denota que a variável de processo indicada e transmitida é uma tensão.

um Pt 100 acoplado a um transmissor de temperatura recebe este nome por ser feito de uma liga de platina cujo valor de resistência elétrica a 100 ºC equivale a 100 Ω.

são padrões utilizados para transmissão de sinais analógicos 4 a 20 mA, 3 a 150 PSI e 0 a 100 V.

são protocolos de redes de campo o HART, Profibus e Foundation Fieldbus.
