Questões de Engenharia Mecatrônica do ano 2011

Turbina

Placa de orifício

Venturi

Lâminas rotativas

Bocal de vazão

E = E1 + E2

E = (E1 + E2)/2

E = E1.E2/(E1 + E2)

E = E1 – E2

E = (E1 + E2)/(E1.E2)

em uma válvula de controle com atuador tipo mola e diafragma de ação direta ocorre fechamento da válvula com o aumento da pressão.

em uma válvula de controle com atuador tipo mola e diafragma de ação indireta ocorre abertura da válvula em caso de falha de suprimento de ar comprimido.

os atuadores tipo mola e diafragma normalmente se destinam ao acionamento de válvulas de curso linear, tendo como exemplo as válvulas globo.

os atuadores tipo pistão com retorno por mola se destinam, normalmente, ao bloqueio de fluxo, por questões de segurança de processo e de equipamentos, sendo que, neste caso, a válvula pode assumir a posição aberta ou fechada.

as válvulas solenoide de comando são válvulas que, por construção, promovem o desvio do fluxo de ar do atuador da válvula principal.

Pressão de trabalho

Pressão de descarga

Perda de carga

Coeficiente de vazão

Curso da haste

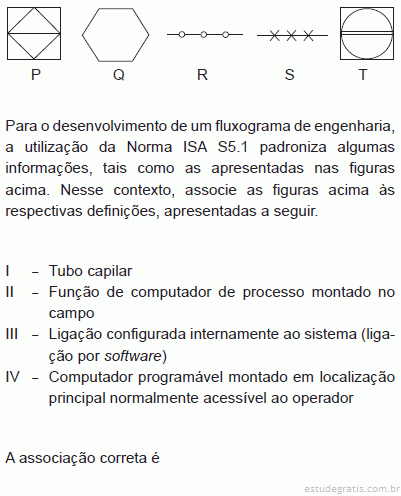

I - P , II - R , III - Q , IV - T.

I - Q , II - T , III - S , IV - P.

I - R , II - S , III - P , IV - Q.

I - S , II - P , III - T , IV - R.

I - S , II - Q , III - R , IV - P.
