Questões de Engenharia Mecânica da UFPR

#Questão 434044 - Engenharia Mecânica, Geral, UFPR, 2006, Companhia de Saneamento do Paraná SANEPAR - PR, Tecnólogo (Código do Cargo 391)

#Questão 434046 - Engenharia Mecânica, Geral, UFPR, 2006, Companhia de Saneamento do Paraná SANEPAR - PR, Tecnólogo (Código do Cargo 391)

#Questão 434048 - Engenharia Mecânica, Geral, UFPR, 2006, Companhia de Saneamento do Paraná SANEPAR - PR, Tecnólogo (Código do Cargo 391)

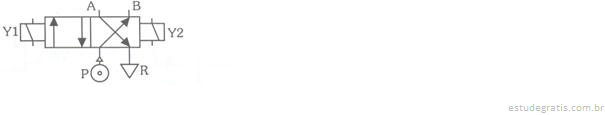

Baseado na representação abaixo, é INCORRETO afirmar:

A)

Trata-se de uma válvula eletropneumática de 4 vias e 2 estados com acionamento bidirecional.

B)

Um pulso de corrente no solenóide Y1 faz com que a válvula troque de estado, ligando o orifício P ao A e a via B ao escape R. Após o término deste pulso de corrente, a válvula se mantém nesse estado até que seja dado um pulso de corrente no solenóide Y2.

C)

No caso de acionamento dos dois solenóides, a válvula permanece no estado relativo ao solenóide que primeiro foi comandado.

D)

Nesse tipo de válvula, não há necessidade de se manter a corrente elétrica no solenóide para que ela permaneça em um determinado estado.

E)

Trata-se de válvula proporcional de pressão de 4vias e 2 estados com acionamento bidirecional.

#Questão 434038 - Engenharia Mecânica, Geral, UFPR, 2006, Companhia de Saneamento do Paraná SANEPAR - PR, Tecnólogo (Código do Cargo 391)

#Questão 434040 - Engenharia Mecânica, Geral, UFPR, 2006, Companhia de Saneamento do Paraná SANEPAR - PR, Tecnólogo (Código do Cargo 391)

Um cilindro pneumático de simples ação, ao avançar, eleva uma carga. O retorno do cilindro acontece por efeito da gravidade. Além de avançar e retornar, deverá poder parar em qualquer ponto do curso do avanço ou do retorno. Deseja-se escolher uma única válvula direcional para comandar diretamente o cilindro, de forma que o mecanismo possa operar da maneira descrita. Assinale a alternativa que apresenta a escolha mais adequada.

A)

Válvula direcional 5/3 vias, posição intermediária aberta, com comando manual por alavanca.

B)

Válvula direcional 3/2 vias, normalmente fechada, com comando manual por pedal e retorno por mola.

C)

Válvula direcional 5/2 vias, com comando manual por dupla pilotagem pneumática.

D)

Válvula direcional 4/3 vias, posição intermediária com saídas em exaustão.

E)

Válvula direcional 3/3 vias, posição intermediária fechada, com comando manual por alavanca.
