Questões de Engenharia Mecânica da UECE

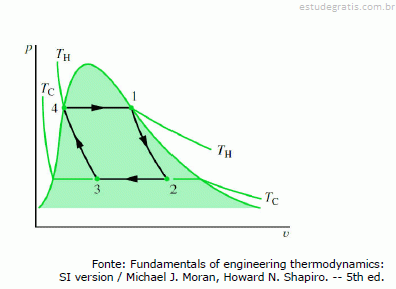

Um ciclo de potência ideal que trabalha usando vapor d'água opera conforme o diagrama p x ʋ apresentado na figura a seguir. Esse ciclo opera em um sistema constituído por quatro componentes ligados em série: turbina, condensador, bomba e caldeira. Com base nessas informações, assinale com V as afirmações verdadeiras, e com F as falsas.

 ( ) O processo 4-1 corresponde à passagem do fluido de trabalho através da caldeira, onde ocorre uma expansão isotérmica.

( ) No processo 1-2, o fluido de trabalho entra na turbina no estado de líquido saturado, onde irá passar por um processo de expansão adiabática.

 ( ) No processo 2-3, o fluido de trabalho, correspondente a uma mistura de líquido mais vapor, passa pelo condensador sofrendo uma compressão isotérmica.

( ) No processo 3-4, o fluido constituído apenas por vapor saturado entra na bomba passando por um processo de compressão adiabática até atingir o estado de líquido saturado.

Está correta, de cima para baixo, a seguinte sequência:

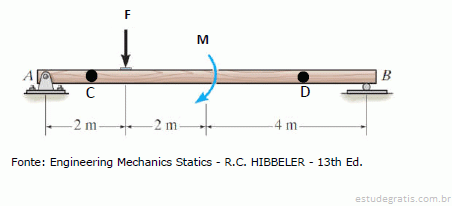

A barra "AB", representada na figura abaixo, está submetida aos carregamentos pontuais, onde F = 8,00 kN e M = 10,00 kN.m.

Considerando as informações acima, é correto afirmar que, adotando-se o sistema convencionado para esforço cortante positivo, os valores para os esforços cortantes nos pontos "C" (V_C) e "D" (V_D) são respectivamente
