Questões de Engenharia Mecânica da UECE

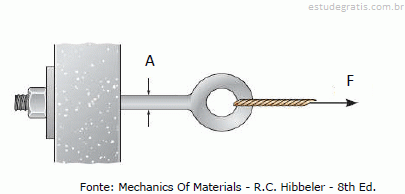

Observe a figura abaixo, que representa um olhal feito de um metal cuja tensão limite de escoamento corresponde a 200 Mpa.

 Sabendo-se que a carga F = 40 kN, e que o fator de segurança admitido para o projeto desse componente é N = 2,5, pode-se afirmar corretamente que a área "A" mínima, em m2, que a seção transversal do olhal pode assumir é

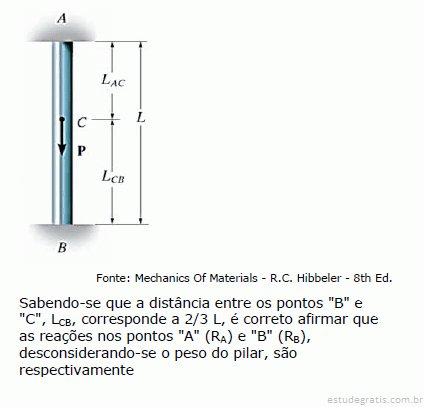

Um pilar de comprimento "L" e seção transversal constante ao longo de seu comprimento se encontra engastado em suas extremidades superior "A" e inferior "B". No ponto "C" do pilar é aplicada uma carga pontual "P" de módulo 60 kN, com sentido e direção conforme mostrado na figura abaixo.

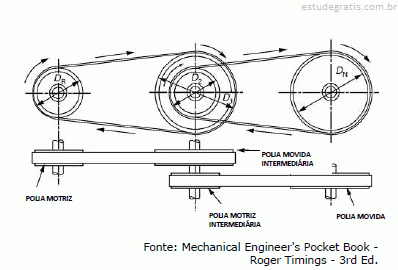

Observe o sistema de transmissão por correias e polias de dois estágios representado na figura a seguir.

Sabendo-se que a polia motriz gira a uma frequência de 60 rotações por minuto, e que DR = 200 mm, D1 = 600 mm, D2 = 300 mm e DN = 800 mm, é correto afirmar que a velocidade angular da polia movida, considerando que não há escorregamento no sistema, é de

A) 0,125  rad/s.

B) 0,250 rad/s.

C) 0,500  rad/s.

D) 0,750 rad/s.

Atente ao que se diz a seguir sobre os compressores de deslocamento positivo, suas características, propriedades e aplicabilidades, e assinale com V o que for verdadeiro e com F o que for falso.

( ) Compressores de pistão podem ser de simples ou duplo efeito.

( ) Compressores rotativos de palhetas são recomendados para operação em meios agressivos, como o transporte de gases contendo impurezas ou líquidos em suspensão.

( ) Compressores de parafuso possuem a necessidade de ter instalado, no seu corpo, válvulas de admissão e de descarga, além de uma válvula de retenção na tubulação de descarga.

( ) Compressores de diafragma são indicados para a obtenção de vácuo ou para a compressão de gases contendo impurezas.

Está correta, de cima para baixo, a seguinte sequência:

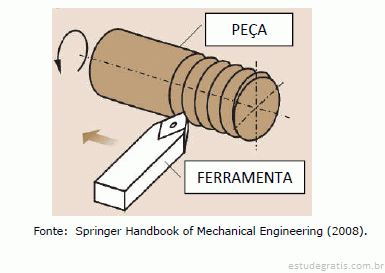

Atente para o processo de usinagem, utilizado para a fabricação do eixo com rosca na extremidade, apresentado na figura a seguir.

O processo de usinagem representado na figura acima é denominado
