Questões de Engenharia Mecânica da FJG

Um parafuso de potência, de rosca quadrada, tem o diâmetro maior (d_M ) igual a 36,0 mm, possui dupla entrada e um avanço em uma volta completa é de 1 = 12,0 mm. Nestas condições, o diâmetro médio ou primitivo e o passo do parafuso, em milímetros, são, respectivamente, iguais a:

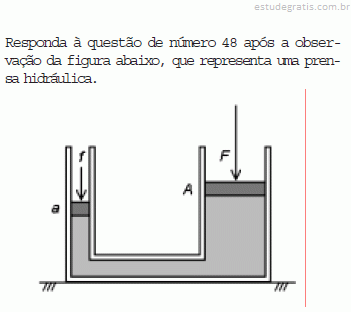

Sendo A e a as áreas dos dois êmbolos, atuados pelas forças F e f, respectivamente, e sabendo-se que o valor de A é o triplo de a, no equilíbrio, a relação entre as forças é:

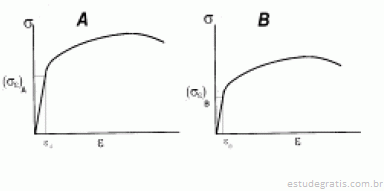

Em um teste de tração, realizado com corpos de prova idênticos de materiais distintos, nas mesmas condições de execução, a tensão correspondente ao limite de elasticidade do material A apresentou um valor igual a três vezes o da tensão correspondente ao limite de elasticidade do material B , conforme a figura abaixo. Em tais condições, pode-se afirmar que:

Um vaso de pressão cilíndrico, com paredes de 12 mm de espessura e raio interno de 2,0 m suporta uma pressão interna de 960 kPa. A parede é soldada por um cordão de solda, fazendo um ângulo de hélice b = 30°, com um plano transversal ao cilindro. Nestas condições, a tensão normal perpendicular ao cordão de solda (s_solda) e a tensão de cisalhamento paralela ao cordão de solda (t_solda), em MPa, são, respectivamente, aproximadamente, de:

Uma mola helicoidal é feita de um material cuja tensão de escoamento torsional (S_se) vale 980 MPa. O diâmetro (d) do arame vale 1,0 mm e o valor da força estática (F) que produzirá escoamento é igual a 33,6 N. O diâmetro externo mínimo da mola (D ), em milimetros, é, aproximadamente, igual a:
