Questões de Engenharia Mecânica da FCC

No mecanismo da figura abaixo, a barra AO gira no sentido horário em torno do pino O, com velocidade angular ? constante. Essa barra AO tem uma de suas extremidades articulada à barra AB pelo ponto A. A barra AB está articulada ao centro do disco (de raio R) pelo ponto B. O disco rola sem escorregar sobre o plano horizontal. O ponto C é o Centro Instantâneo de Rotação da barra AB.



Para o instante mostrado na figura, o módulo da velocidade angular do disco vale:

Em um processo de soldagem, o arco elétrico gerado entre o metal base e o arame de soldagem proporciona o calor para a fusão. A extremidade do arame e a poça de fusão são cobertos por uma camada de um material mineral granulado denominado fluxo.
Essas são características do processo de soldagem

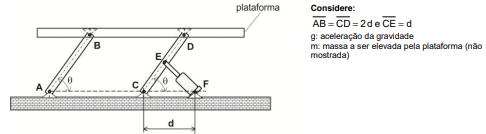

A plataforma da figura é utilizada para elevar cargas a partir da ação do cilindro EF no mecanismo, como indicado. Esse mecanismo é composto pela plataforma e pelas barras rígidas AB e CD. Os pontos A, B, C, D, E e F representam o centro de articulações. O atrito, as massas da plataforma, do cilindro e das barras podem ser desprezados.



A equação para determinar a força P exercida pelo cilindro no ponto E para sustentar a carga, em função do ângulo ?, é

A estrutura de barras da figura está vinculada a uma parede (não mostrada) pelas juntas esféricas (rótulas) A, B e C. No ponto D da estrutura são aplicadas as forças .



A magnitude da reação na junta C na direção y (F_Cy) é

O gráfico abaixo mostra as curvas de tensão × deformação referentes a dois materiais distintos, identificados por A (linha tracejada) e B (linha contínua).



Considere as seguintes afirmações a respeito desse gráfico.
I. O material A é dúctil e o material B é frágil.
II. A tensão de ruptura do material A é superior à do material B.
III. O módulo de elasticidade (ou módulo de Young) do material B é maior do que o do material A.

Está correto o que se afirma em
