Questões de Engenharia Mecânica da CESPE / CEBRASPE

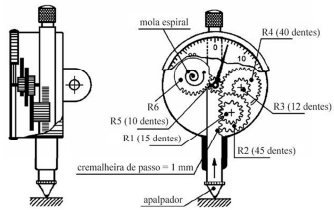

A mola espiral presa à roda R6 mantém todo o mecanismo sob tensão, fazendo com que, uma vez cessada a pressão sob a ponta do apalpador, os ponteiros e o apalpador retornem às suas posições primitivas.

Cremalheira é uma peça mecânica que consiste em uma barra ou um trilho dentado que, em conjunto com uma engrenagem do tipo cônica ou helicoidal a ela ajustada, converte movimento retilíneo ou rotacional em alternativo de percussão, e vice-versa.

Caso a roda R6, composta por 100 dentes, avance 1/10 de volta, o ponteiro do contador de voltas avançará uma divisão, indicando, assim, deslocamento de 10 mm do apalpador.

Caso o pinhão R1 avance 1 dente, a roda R2 avançará 3 dentes, o pinhão R3 avançará 1/4 de volta e a roda R4 avançará 10 dentes.

Altura ou carga de shutoff é aquela desenvolvida quando a vazão é nula e representa a carga de pressão com a válvula de descarga fechada, de modo que, como não há escoamento, a eficiência é nula e a potência fornecida à bomba é totalmente dissipada
