Questões sobre Sistemas Termomecânicos

A NBR 16401-3/2008 descreve como deve ser avaliada a vazão de ar exterior para instalações residenciais, comerciais e de serviços. Segundo a norma, uma sala de reuniões para 10 pessoas, com área útil de 20 m², para uma condição que reduz a incidência de alergias, deve possuir uma vazão por pessoa de 3,8 litros por segundo e vazão por área útil de 0,5 litros por metro quadrado. Se o ar for suprido do lado oposto à exaustão que caracteriza uma eficiência de distribuição de 80%, o valor mais próximo da vazão a ser suprida a sala de reuniões está apresentado em:

Para climatizar um conjunto de escritórios, é utilizado um chiller que recircula o ar interno. Ao todo, 8 kg/min de ar são extraídos a uma temperatura média de 25°C e, após resfriados, retornam aos escritórios a 20°C. Para realizar a operação, é necessário que o chiller rejeite calor através de uma torre de resfriamento. Assumindo que o coeficiente de desempenho do chiller seja de 4 e que o calor específico do ar é  , o calor rejeitado na torre de resfriamento está MELHOR indicado em:

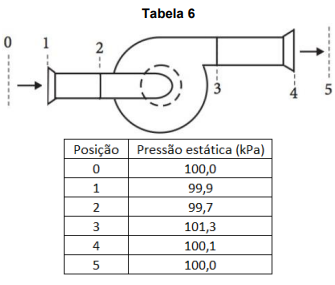

O sistema de ventilação mostrado na figura desloca uma vazão de 0,1 m³/s de ar do ambiente externo (posição 0) para o interior de uma edificação (posição 5). Os dutos de aspiração e insuflação possuem áreas livres para o escoamento de 0,05 m² e 0,04 m², respectivamente. A pressão estática em cada posição do sistema foi listada na tabela 6.



Se a densidade do ar ambiente for 1 kg/m³ e a eficiência do ventilador for de 80 %, a potência de acionamento do ventilador está MELHOR representada em:

A ventilação natural proporciona a renovação do ar dos ambientes. Dessa forma, ela promove a desconcentração de vapores, poeiras, poluentes, micro-organismos e as trocas térmicas entre os ambientes interno e externo das edificações. Sobre a ventilação de edificações, é CORRETO afirmar:

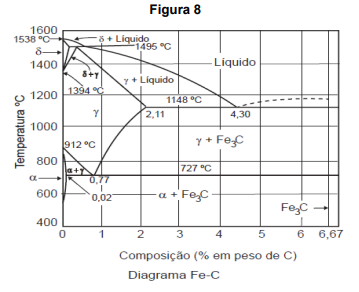

Considere uma liga Fe-C cujo teor seja de 0,6%C (Figura 8). Qual é a razão entre a espessura das lamelas de ferrita e cementita, se a liga fosse resfriada a velocidade moderada (ar (15 °C/min)) de maneira que, na microestrutura, a quantidade de perlita e ferrita seja, respectivamente, de 90,0 e 10%
