Questões de Engenharia Mecânica da CESPE / CEBRASPE

Na figura acima, que mostra um diagrama de controle (I) e um diagrama de força (II) para acionamento e proteção de um motor de indução, considere que todos os componentes operem de forma satisfatória. Com relação aos dispositivos de comando e de proteção representados nos diagramas, julgue os itens que se seguem.

A bobina no diagrama I, ao ser energizada, permite a partida do motor, se a chave geral do circuito de força estiver fechada.

Na figura acima, que mostra um diagrama de controle (I) e um diagrama de força (II) para acionamento e proteção de um motor de indução, considere que todos os componentes operem de forma satisfatória. Com relação aos dispositivos de comando e de proteção representados nos diagramas, julgue os itens que se seguem.

O contato auxiliar no diagrama de controle é utilizado manualmente para desligar o circuito de força, caso o relé térmico falhe na detecção de sobrecargas no motor.

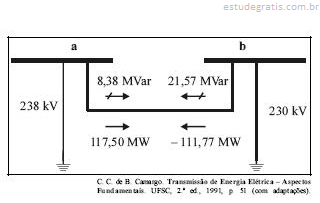

A figura a seguir mostra uma linha de transmissão em 230 kV, 60 Hz, comprimento igual a 236 km, interligando os terminais a e b de um sistema elétrico de potência hipotético. Na figura, são indicados os resultados do fluxo de potência para uma determinada situação (pela convenção, o fluxo ativo é representado por setas contínuas, enquanto o fluxo de reativo é indicado por uma seta cortada por um traço inclinado). Os resultados foram obtidos considerando uma abertura angular de 15º entre os terminais e tensões de operação nos terminais a e b iguais a 238 kV e 230 kV, respectivamente. Para efeito de cálculo, a linha foi representada por uma impedância série equivalente. Neste caso hipotético, o efeito das capacitâncias não foi considerado.

Com relação à descrição e aos dados acima, julgue os itens subseqüentes.

O ângulo de fase da tensão no terminal b é maior do que o ângulo de fase da tensão no terminal a.

Supondo que um ponto material está submetido a um determinado estado de tensão, julgue os itens a seguir.

A maior tensão cisalhante observada no ponto material é sempre igual à média aritmética das tensões principais máxima e mínima no ponto.

Supondo que um ponto material está submetido a um determinado estado de tensão, julgue os itens a seguir.

Se as três tensões principais são iguais entre si, então todo plano passando pelo ponto material é plano principal.
