Questões de Engenharia Mecânica do ano 2012

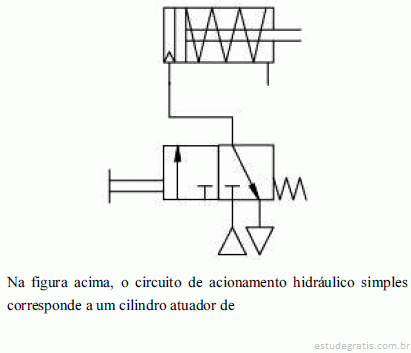

dupla ação, comandado por válvula direcional 3/2 de acionamento por força muscular.

simples ação com retorno por mola, comandado por válvula direcional 4/2 de acionamento por força muscular.

simples ação com retorno por mola, comandado por válvula direcional 3/2 de acionamento por força muscular.

simples ação com retorno por mola, comandado por válvula direcional 4/2 de acionamento por botoeira.

dupla ação com retorno por mola, comandado por válvula direcional 3/2 de acionamento por alavanca.

O R134a, alternativa de refrigerante desenvolvido após o Protocolo de Montreal, é aceito atualmente como um gás ecológico perfeito, já que não agride o meio ambiente.

O uso do isobutano como refrigerante, por se tratar de um gás inflamável, não é adequado para refrigeradores domésticos.

Em um chiller que opere por absorção, uma aplicação comum em sistemas de ar condicionado é o uso de unidades nas quais se emprega o par água-brometo de lítio, devido às propriedades favoráveis do brometo de lítio como fluido refrigerante.

Glide consiste na diferença entre as temperaturas de mudança de fase para um refrigerante tipo blend. Um blend é zeotrópico quando apresenta valores elevados para o glide.

Fluidos refrigerantes como o R11 e o R12 são alternativas que permitem manter um desempenho energético elevado com baixo impacto ambiental.

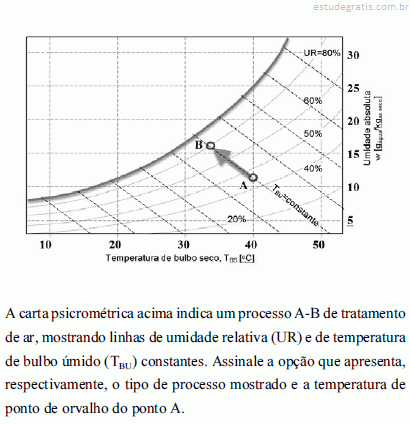

resfriamento isoentálpico / 40ºC

resfriamento evaporativo / 20ºC

resfriamento evaporativo / 40ºC

resfriamento sensível / 20ºC

No método das velocidades, as sessões de uma rede de dutos podem ser dimesionadas por meio do cálculo das velocidades do ar nessas sessões, considerando-se as perdas de cargas típicas recomendadas.

O diâmetro equivalente de um duto de sessão transversal retangular de dimensões a e b corresponde ao diâmetro hidráulico (dh) do duto e pode ser calculado pela expressão dh = área/perímetro=(a × b)/2(a + b).

Uma rede de dutos pode causar níveis de ruído elevados, que podem afetar o conforto acústico nos ambientes. Uma medida básica a ser tomada para evitar esse tipo de problema consiste em manter velocidades elevadas do ar no duto.

A utilização de dutos tipo TDC é vantajosa por assegurar uma redução de vazamentos, o que permite a redução do consumo de energia do ventilador.

O dimensionamento de dutos pelo método T é adequado para o dimensionamento de redes de distribuição de ar simples, de pequeno porte, já que permite um cálculo manual das sessões.

O VRV é um sistema de expansão indireta, enquanto a CAG é de expansão direta.

A capacidade de refrigeração de um sistema VRV não é afetada pela distância entre as unidades evaporadoras e condensadora.

Os sistemas VRV utilizam gases refrigerantes ecológicos (por exemplo R410a) que não causam impacto ao meio ambiente em caso de vazamento acidental.

Tipicamente, para uma mesma capacidade de refrigeração, o custo inicial do sistema VRV é maior que o de uma CAG.

Os sistemas VRV dispensam totalmente o uso de dutos de ar condicionado.
