Questões de Engenharia Mecânica do ano 2012

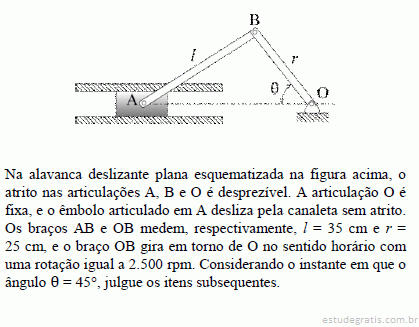

No caso apresentado, o êmbolo desliza da esquerda para a direita com velocidade de 104 m/s.

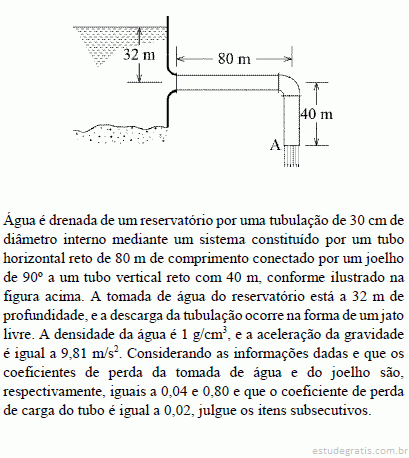

Na situação em comento, as perdas no tubo não afetam o valor da força horizontal no tubo devido ao escoamento.

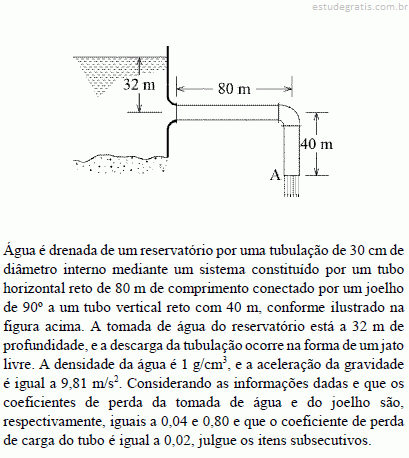

Segundo os dados apresentados, é correto afirmar que a pressão total na tomada de água do reservatório é igual à pressão estática naquela profundidade.

Nesse caso, a velocidade da água no tubo é maior que 10 m/s.

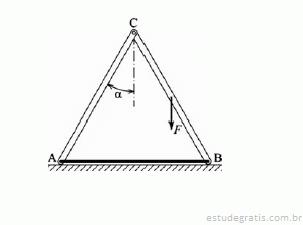

A figura acima ilustra duas barras iguais articuladas na extremidade superior C por um pino sem atrito, apoiadas sem atrito sobre um piso horizontal nas extremidades inferiores A e B, travadas por uma corda AB inextensível e flexível. As duas barras e a corda formam um triângulo plano vertical, e o semiângulo de abertura das duas barras é ". As duas barras e a corda têm pesos desprezíveis, e no meio de uma das barras está aplicada uma força vertical F. Com base nessas informações, julgue os próximos itens.

No caso descrito, é correto afirmar que as duas forças de reação do piso sobre as barras estão dirigidas ao longo de cada barra.
