Questões de Engenharia Mecânica do ano 2011

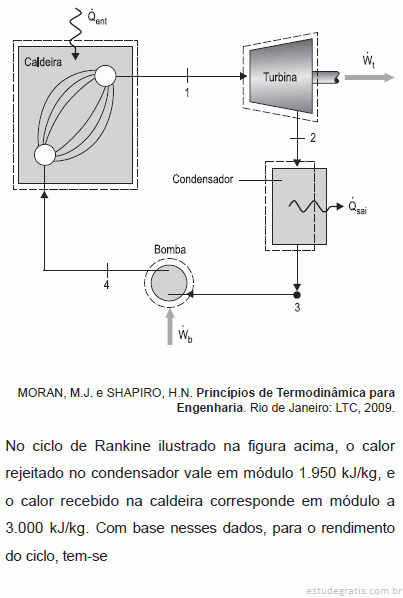

O ciclo de Rankine é o modelo ideal para as centrais térmicas a vapor utilizadas na produção de potência. No entanto, sabe-se que um ciclo real se afasta de um ciclo ideal, uma vez que ocorrem várias perdas. Com relação a essas perdas, analise as afirmativas a seguir.

I – As perdas principais na turbina são aquelas associadas ao escoamento do fluido de trabalho, por meio dos canais e palhetas da turbina.

II – As perdas na bomba decorrem principalmente das irreversibilidades associadas ao escoamento do fluido.

III – A perda de carga provocada pelo atrito e a transferência de calor ao ambiente são as perdas mais importantes nas tubulações.

IV – As perdas no condensador são extremamente significativas, considerando todo o conjunto.

Estão corretas APENAS as afirmativas

As turbinas a vapor de vários conjuntos de pás no mesmo eixo, conforme o modo de disposição dos estágios, são classificadas como turbinas de estágios de:

Duas grandes placas paralelas finas, cujas superfícies podem ser consideradas corpos negros, estão separadas por uma distância de 2 cm e trocam calor entre si por condução e radiação. Admita que:

• uma das placas está a T₁ = 400 K, enquanto a outra está a T₂ = 300 K;

• o espaço entre elas é ocupado pelo ar (k_ar = 0,02 W/m.K); e

• as correntes de convecção natural envolvidas são desprezíveis.

Considerando que a taxa de transferência de calor por radiação entre as placas por unidade de área é de 300 W, a taxa de transferência de calor total entre as placas por unidade de área, em W, corresponde a

Uma das superfícies de uma placa delgada absorve 793 W/m² de radiação solar e a dissipa por convecção para o ar ambiente a 30 ^oC, enquanto a outra superfície está isolada. Considerando que o coeficiente de transferência de calor envolvido vale h = 13 W/(m².^oC), a temperatura da placa, em ^oC, é dada por
