Questões de Engenharia Mecânica do ano 2010

A pressão manométrica é obtida por meio da leitura direta de um manômetro de mercúrio.

Pressão absoluta corresponde a uma pressão medida por instrumento rastreado pelo INMETRO e classificado por esse órgão como absoluto.

Pressão barométrica é um termo utilizado sempre que se refere à pressão medida por um barômetro, ao nível do mar.

A pressão absoluta é obtida da pressão manométrica subtraída da pressão atmosférica local.

A pressão diferencial é definida como aquela resultante da diferença entre as pressões medidas entre dois níveis de pressão quaisquer.

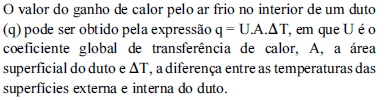

A velocidade de escoamento do ar no interior do duto não afeta o processo de transferência de calor.

Pode-se reduzir o ganho de calor por radiação utilizando-se, para a superfície externa do duto, um material de baixa emissividade e alta refletividade.

A forma geométrica do duto e do meio externo a ele não afeta a transferência de calor.

Devido à baixa condutividade térmica do ar, a cobertura isolante térmica aplicada sobre o duto deve ser suficientemente porosa para assegurar o contato entre o ar externo e a superfície do duto.

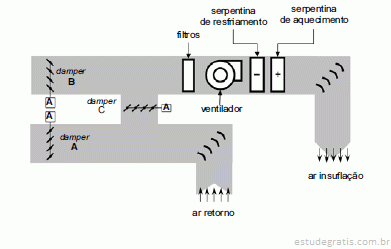

O damper B, responsável pela tomada de ar externo de renovação, deve sempre garantir uma vazão constante e igual a N × 27 m³ . h^-1, em que N é o número máximo de ocupantes dos espaços climatizados atendidos pelo sistema.

O esquema mostra que a instalação da serpentina de aquecimento, logo após a serpentina de resfriamento, está incorreta. Serpentinas de aquecimento são usadas unicamente em aplicações de climatização em climas frios.

Pela abertura do damper C é possível recircular grande parte do ar proveniente das zonas ocupadas, fazendo que o ar se misture com o ar de renovação admitido pelo damper B. Dessa mistura resulta o estado do ar a montante do filtro mostrado.

O damper C é responsável por rejeitar o excesso de ar admitido pelo damper B através do damper A.

O esquema mostrado está incompleto, pois, em qualquer sistema de ar condicionado, é sempre necessário adotar umidificadores (inexistentes no esquema), sem os quais se torna impossível ajustar a umidade relativa do ar.

35 < X < 40

40 < X < 49

49 < X < 55

55 < X < 58

58 < X < 62

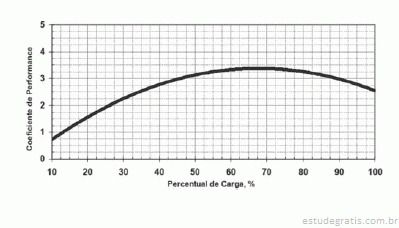

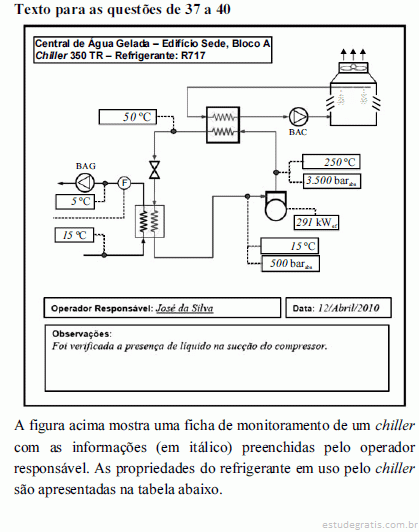

é aproximadamente 66% menor que o divulgado pelo fabricante.

difere do COP divulgado pelo fabricante em menos de 5%, que é uma discrepância aceitável.

é aproximadamente 55% menor que o obtido com os dados registrados. Esses dados devem ser revistos, já que, certamente, existe um erro em um dos valores anotados pelo operador.

é 50% menor que o COP divulgado pelo fabricante.

é cerca de 50% maior que o COP divulgado pelo fabricante. Esses dados devem ser revistos já que, certamente, existe um erro em um dos valores anotados pelo operador.
