Questões de Engenharia Mecânica do ano 2008

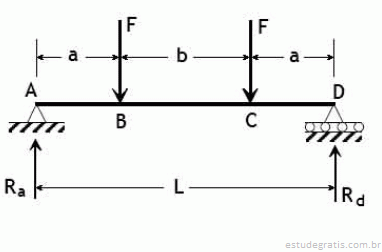

Vigas são elementos estruturais largamente utilizados na construção mecânica. Considerando a viga esquematizada na figura acima, julgue os itens seguintes.

Nos trechos AB e CD, a viga está sob flexão simples e, no BC, sob flexão pura.

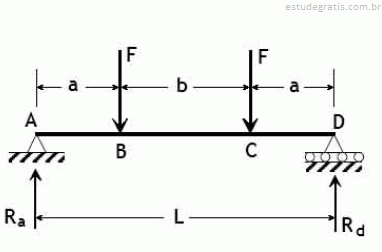

Vigas são elementos estruturais largamente utilizados na construção mecânica. Considerando a viga esquematizada na figura acima, julgue os itens seguintes.

A tensão de tração máxima na viga ocorre na parte inferior do trecho BC e vale  em que c é a distância da linha neutra à superfície inferior da viga e I, o momento de inércia da seção.

Vigas são elementos estruturais largamente utilizados na construção mecânica. Considerando a viga esquematizada na figura acima, julgue os itens seguintes.

Ao longo da linha neutral todas as tensões são nulas.

Vigas são elementos estruturais largamente utilizados na construção mecânica. Considerando a viga esquematizada na figura acima, julgue os itens seguintes.

A figura ao lado representa o círculo de Mohr de qualquer ponto na parte superior da viga no trecho BC.

Com relação ao princípio dos trabalhos virtuais e da energia potencial, julgue os itens subseqüentes.

Forças internas podem ser ignoradas quando se calcula o trabalho virtual total em uma estrutura.
