Questões de Engenharia Mecânica do ano 2008

Considerando que um gás ideal monoatômico, inicialmente sob pressão de 2,0 atm, à temperatura inicial T ₁ K, se expande por uma transformação isotérmica, do volume inicial V ₁ para o volume final ₂V ₁ , julgue os itens seguintes.

A energia interna do sistema não varia.

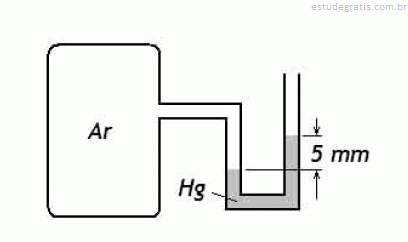

A figura acima mostra um duto por onde circula ar. Considerando o desnível de 5 mm observado no manômetro de mercúrio, cuja densidade é 13.600 kg/m ³ , e assumindo que a aceleração da gravidade no local seja 10 m/s ² , julgue os itens seguintes.

A pressão manométrica no duto é 765 mm de Hg.

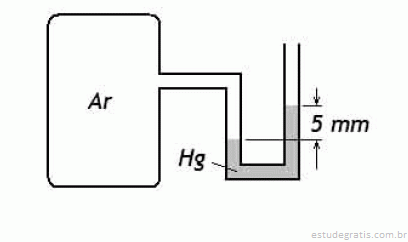

A figura acima mostra um duto por onde circula ar. Considerando o desnível de 5 mm observado no manômetro de mercúrio, cuja densidade é 13.600 kg/m ³ , e assumindo que a aceleração da gravidade no local seja 10 m/s ² , julgue os itens seguintes.

A pressão absoluta no duto é 104.040 Pa.

Um fluido com viscosidade cinemática de 5,0 × 10 ^-6 m ² /s e densidade de 800 kg/m ³ escoa a uma velocidade de 2 m/s em um tubo liso de PVC com 40 mm de diâmetro e 80 m de comprimento, para o qual o diagrama de Moody fornece um fator de atrito de 0,02. Considerando essas informações, julgue os itens seguintes.

O escoamento é laminar.

Um fluido com viscosidade cinemática de 5,0 × 10 ^-6 m ² /s e densidade de 800 kg/m ³ escoa a uma velocidade de 2 m/s em um tubo liso de PVC com 40 mm de diâmetro e 80 m de comprimento, para o qual o diagrama de Moody fornece um fator de atrito de 0,02. Considerando essas informações, julgue os itens seguintes.

A perda de carga é maior que 30 kPa.
