Questões de Engenharia Mecânica do ano 2007

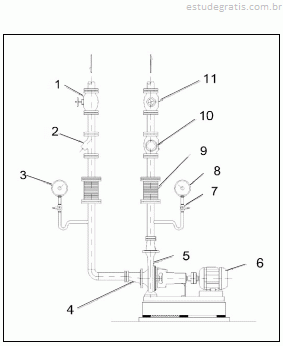

Com base na figura acima, que representa uma típica instalação de bombeamento, julgue os itens subseqüentes.

O item 10 acrescenta mais perda de carga ao sistema do que o item 11.

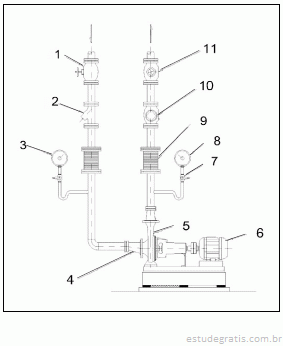

Com base na figura acima, que representa uma típica instalação de bombeamento, julgue os itens subseqüentes.

O item 7 tem a função de regular o excesso de vazão. A ausência desse item poderia acarretar danos ao item 8.

Com base na figura acima, que representa uma típica instalação de bombeamento, julgue os itens subseqüentes.

O item 4 é uma redução concêntrica, que é a recomendada para instalar na tubulação de sucção da bomba, pois evita o aparecimento de bolsas de ar.

Com base na figura acima, que representa uma típica instalação de bombeamento, julgue os itens subseqüentes.

Um técnico projetista foi indicado para auxiliar no projeto de uma instalação de bombeamento. O engenheiro responsável informou que a bomba recalcaria óleo combustível e que deveria atender a curva do sistema, ilustrada acima. Sabe-se que a vazão necessária é de 600,00 m³/h, que a altura manométrica total deve ser de 2,5 kgf/cm² e que, para essa instalação, estão disponíveis três tipos de bombas centrífugas: a bomba A, cuja curva está plotada no mesmo gráfico da curva do sistema; a bomba B, cujas características nominais são: vazão de 300,00 m³/h para a altura manométrica de 1,25 kgf/cm², com rendimento no ponto de operação de 60%; a bomba C, que possui como características nominais uma vazão de 600 m³/h para uma pressão de recalque de 1,3 kgf/cm² e NPSH requerido de 8,5 m.c.a. Com base no gráfico e nessas informações, julgue os próximos itens.

A potência hidráulica da bomba B é diretamente proporcional ao seu rendimento.
