Questões de Engenharia Mecânica do ano 2007

Com relação a conceitos de tubulações industriais, julgue os itens que se seguem.

As normas para ligações rosqueadas em tubos permitem que as roscas sejam cônicas ou planas. O tipo de rosca depende do material do tubo e do fluido a ser transportado.

Com relação a conceitos de tubulações industriais, julgue os itens que se seguem.

Tubos de aço inoxidável podem ser ligados por flanges de aço-carbono, desde que o tubo tenha extremidade do tipo lap-joint.

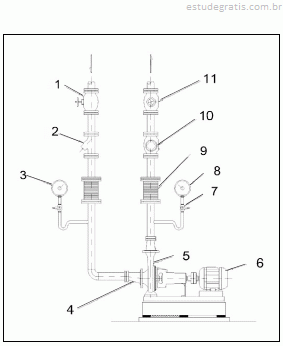

Com base na figura acima, que representa uma típica instalação de bombeamento, julgue os itens subseqüentes.

O item 2 representa uma válvula de retenção.

Com base na figura acima, que representa uma típica instalação de bombeamento, julgue os itens subseqüentes.

A diferença entre os valores medidos nos instrumentos 8 e 3 indica a pressão de recalque da bomba.

Com base na figura acima, que representa uma típica instalação de bombeamento, julgue os itens subseqüentes.

O item 5 é a bomba e o item 6 é o motor elétrico. Os dois estão acoplados por meio de um selo mecânico.
