Questões de Engenharia Mecânica

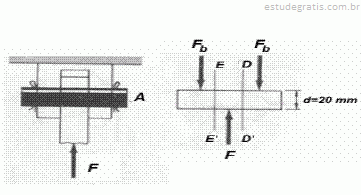

Responda à questão de número 43 após a análise da figura abaixo, que representa uma seção de uma barra conectada a uma base através de um rebite.

Sabendo que o diâmetro do rebite é de 20 mm e a tensão de cisalhamento média, em MPa, no rebite é de 160 / p, a máxima força F , em kN, que pode ser aplicada na barra é de:

Experimentos mostram que dois grupos de rolamentos idênticos, testados sob diferentes forças, F₁ e F₂, têm respectivamente vidas L₁ e L₂, de acordo com a relação (L₁ / L₂) = (F₂ / F₁)^a, onde:

L = vida do rolamento em milhões de rotações ou horas a uma determinada velocidade de rotação;

a = 3, para rolamentos de esferas ou a = 10/3, para rolamentos de rolos.

A Companhia XYZ, fabricante de rolamentos, apresenta um catálogo no qual são fornecidas as cargas radiais resistentes (F_R), calculadas para uma vida de 1200 horas quando submetidos à rotação de 600 rpm. Um rolamento de esferas sob uma carga de projeto (F_D) igual a 4,0 kN, submetido a uma rotação de 960 rpm, e cuja vida deverá ser de 6000 horas, terá um valor de carga radial resistente (F_R), em kN, selecionado no catálogo da Companhia XYZ igual a:

Responda à questão de número 45 após observar a figura abaixo, que representa uma estrutura em que foi executada uma operação de soldagem.

O símbolo de soldagem, padronizado pela AWS - American Welding Society, que representa o tipo de solda usada na figura é:

A)

B)

C)

D)

Responda à questão de número 47 após a análise do quadro abaixo, que mostra as informações sobre o processo que uma bomba realiza para transferir água de uma cisterna que se encontra a 2,0 m abaixo do nível da bomba. A vazão da água durante o processo de transferência é de 0,350 m³/s.

No que tange à cavitação e ao valor da perda de carga por sucção disponível, a operação da bomba é:

Em um motor Diesel, o tempo de retardo entre a injeção do combustível no cilindro e o início da queima pode ser reduzido através de:
