Questões de Engenharia Eletrônica da CESPE / CEBRASPE

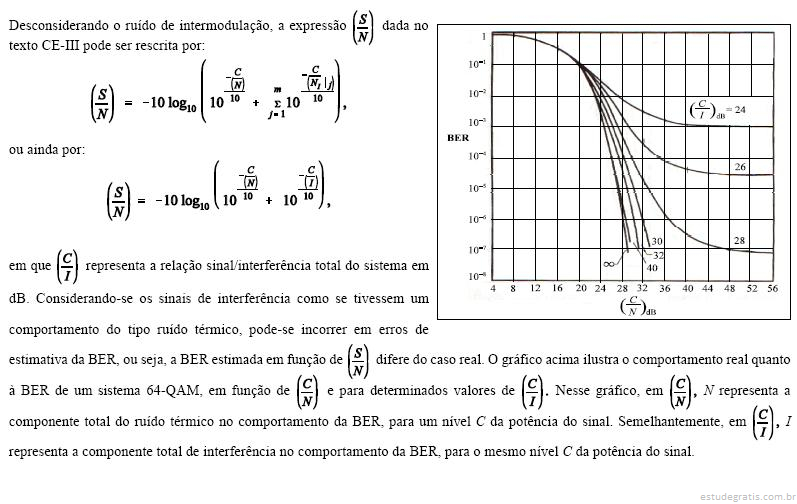

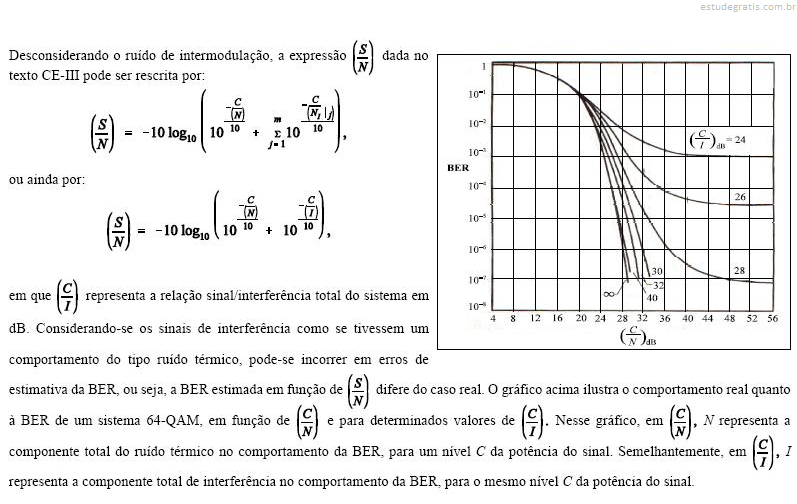

 Com base nessas informações, no gráfico acima e no texto CE-III, julgue os itens subseqüentes.

Supondo que, ao realizar o projeto de um novo sistema, tenha sido verificado que os sistemas vizinhos já instalados interferiam nesse novo sistema de tal forma que a relação era igual a 30 dB, então, nessas circunstâncias, ao oferecer uma relação  , pode-se garantir uma BER real inferior a 10-6 para esse sistema.

 Com base nessas informações, no gráfico acima e no texto CE-III, julgue os itens subseqüentes.

Quanto maior a relação  , mais a BER obtida em função de  se aproxima do comportamento mostrado no gráfico.

 Com base nessas informações, no gráfico acima e no texto CE-III, julgue os itens subseqüentes.

Com base no gráfico, em sistemas em que  , seria possível obter uma BER inferior a 10!3, caso a interferência fosse considerada como um ruído térmico.

 Com base nessas informações, no gráfico acima e no texto CE-III, julgue os itens subseqüentes.

Ao se considerar a interferência como um ruído térmico, a estimativa da BER obtida a partir da relação  apresentada acima seria sempre pessimista em relação ao valor que seria obtido pelo gráfico mostrado.

Uma das antenas mais utilizadas em sistemas de telecomunicações é o dipolo elétrico simples ou em arranjo, que também é utilizado como referência-padrão na determinação dos parâmetros de antenas sob teste. Julgue os itens abaixo, relativos ao dipolo elétrico e às suas aplicações.

Um dipolo simples tem ganho baixo e diagrama de radiação omnidirecional. Ao associar de forma paralela o dipolo simples a dipolos parasitas, obtém-se um arranjo conhecido como antena log-periódica, que tem como características principais um ganho da ordem de 12 dBi e uma grande largura de banda, sendo muito popular na faixa de VHF e UHF devido, ainda, a sua simplicidade de construção e ao baixo custo.
