Questões sobre Geral

A figura I acima mostra um circuito multivibrador transistorizado, em que Q₁ e Q₂ são transistores idênticos. As formas de onda observadas em alguns pontos desse circuito são apresentadas na figura II. Julgue os itens a seguir, relativos ao circuito e às formas de onda observadas.

A tensão de pico reversa na base de Q₁ pode levar à ruptura da junção, danificando permanentemente o transistor.

Um microprocessador hipotético de 8 bits tem um acumulador a de 8 bits e a memória RAM ocupa os endereços de $0 a $FF. Os efeitos de algumas instruções desse microprocessador são descritos na tabela I acima, em que o símbolo $ significa que o número está representado em hexadecimal, enquanto o símbolo # significa que o operando é o próprio número e não o conteúdo do endereço representado por ele. Quando o operando não contém o símbolo #, ele se referirá ao conteúdo do endereço indicado pelo número. Após a execução do trecho de programa da tabela II, é correto afirmar que o byte contido no endereço de memória

Os eletrodos tipicamente utilizados para medir sinais biomédicos são construídos com uma camada de prata e revestimento de cloreto de prata. A principal razão para se utilizar a prata é:

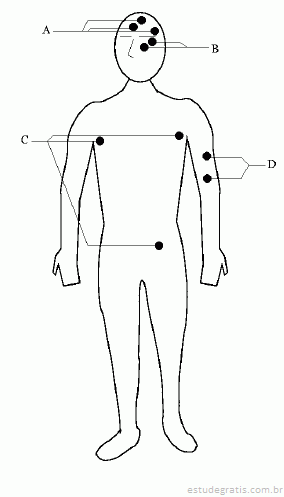

Diversos sinais elétricos podem ser obtidos do corpo do paciente. Em particular, tem-se os sinais conhecidos pelas siglas: EMG, EOG, ECG e EEG. Como devem ser posicionados os eletrodos para a medição desses sinais?

O amplificador de instrumentação é um dispositivo eletrônico bastante utilizado para medir sinais biomédicos, pois ele pode ser usado para medir diferenças de sinal com alta impedância de entrada, além de apresentar alta capacidade de rejeição de modo comum. Esse amplificador pode ser utilizado para medir ECG e EEG. Supondo amplificadores operacionais ideais, que critério deve ser estabelecido para os resistores, de maneira que o ganho possa ser escrito da forma: Vsa= (1 + RA/RB)(Ven,2 – Ven,1)?
