Listagem de Questões sobre Eletrônica Digital na Engenharia Eletrônica

#Questão 1010678 - Engenharia Eletrônica, Eletrônica Digital na Engenharia Eletrônica, FCC, 2022, TRT - 17ª Região (ES), Analista Judiciário - Área Apoio Especializado - Especialidade Engenharia (Elétrica)

Em sistemas de controle e de comunicação, é comum realizar a conversão de sinais elétricos analógicos para sinais digitais. Esse processo é realizado por conversores analógico-digitais, ou simplesmente conversores A/D, que podem estar incorporados às plataformas microcontroladas ou serem externos a elas. A figura abaixo ilustra o diagrama em blocos com as três etapas principais da conversão analógica para digital.



Identifica corretamente os blocos I, II e III:

#Questão 1011165 - Engenharia Eletrônica, Eletrônica Digital na Engenharia Eletrônica, FGV, 2022, SEAD-AP, Perito Criminal - Engenheiro Eletrônico

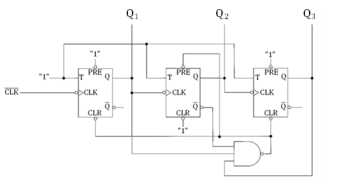

O circuito abaixo é um contador crescente assíncrono, composto por flips-flops T, com clear e preset assíncronos. A indicação “1”, na figura, indica o nível de tensão especificado para o nível lógico “1” (verdade).
Imagem associada para resolução da questão

Esse contador possui a seguinte quantidade de estados estáveis:

#Questão 1011166 - Engenharia Eletrônica, Eletrônica Digital na Engenharia Eletrônica, FGV, 2022, SEAD-AP, Perito Criminal - Engenheiro Eletrônico

Considere o seguinte diagrama de estados de uma máquina de estados síncrona, na qual cada estado é designado por dois bits: B2B1, sendo o bit B2 o mais significativo.
Imagem associada para resolução da questão


Dado que o bit B2 será implementado utilizando um flip-flop D, a sua lógica de próximo estado pode ser expressa por

#Questão 1011168 - Engenharia Eletrônica, Eletrônica Digital na Engenharia Eletrônica, FGV, 2022, SEAD-AP, Perito Criminal - Engenheiro Eletrônico

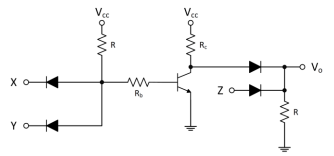

Considerando a implementação de circuitos lógicos com resistores, diodos e transistores, a equação a booleana implementada pelo circuito acima é
Imagem associada para resolução da questão

#Questão 1011169 - Engenharia Eletrônica, Eletrônica Digital na Engenharia Eletrônica, FGV, 2022, SEAD-AP, Perito Criminal - Engenheiro Eletrônico

Considerando a seguinte equação booleana:

Imagem associada para resolução da questão

Assinale a opção que apresenta uma equação booleana equivalente.
