Questões sobre Eletrônica de Potência

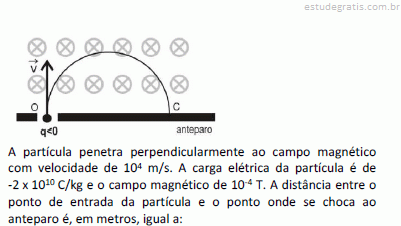

A figura abaixo apresenta uma partícula entrando em um espaço submetido a um campo magnético:

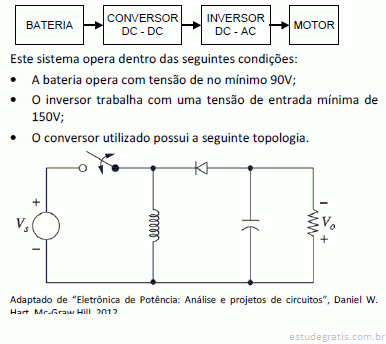

Um carro elétrico tem o seu sistema motor representado no diagrama a seguir.

 O menor ciclo de trabalho em que o conversor deve operar, para que o motor funcione adequadamente, é

Um indutor L ideal está conectado a uma rede de corrente alternada, conforme apresentado na figura precedente. A tensão V aplicada ao circuito é de 230 V a uma com frequência f de 50 Hz. A potência reativa Q consumida pelo circuito é de 4.600 VAR. Assinale a opção que ilustra corretamente o diagrama fasorial que representa a tensão versus a corrente nesse circuito.

A)

B)

C)

D)

E)

De acordo com o teorema de Fortescue, três fasores desequilibrados em um sistema trifásico podem ser descompostos em três componentes de sequência (positivo, negativo e zero). O fasor de sequência zero é composto por

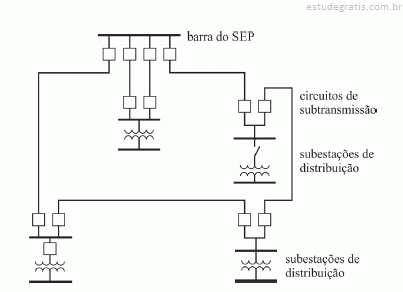

O sistema de subtransmissão é parte do sistema de distribuição entre os sistemas de transmissão e as subestações de distribuição. A maioria desses sistemas utiliza tensões de 69 kV a 138 kV. A figura precedente representa a topologia
