Questões sobre Eletrônica Analógica

Um amplificador operacional ideal apresenta
  • A. ganho de tensão limitado à tensão de polarização.
  • B. resposta de frequência limitada à velocidade de chaveamento dos transistores.
  • C. impedância de entrada nula.
  • D. impedância de saída infinita.
  • E. corrente nula na entrada inversora.
Clique em uma opção abaixo para responder a questão:
Em um microcontrolador, o ciclo de varredura é responsável por
  • A. reconhecer os módulos de entrada e saída.
  • B. inicializar o dispositivo.
  • C. verificar o estado da memória.
  • D. comparar as imagens das entradas com os valores contidos no programa do usuário.
  • E. realizar o boot do sistema.
Clique em uma opção abaixo para responder a questão:

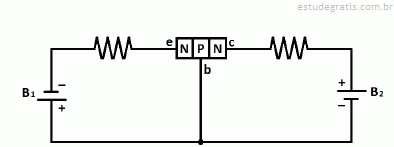

A figura a seguir apresenta a polarização de um transistor NPN.

A respeito desse circuito é correto dizer que a corrente

  • A. base-coletor é muito pequena.
  • B. base-emissor é muito pequena.
  • C. base-coletor é zero.
  • D. base-emissor é zero.
  • E. base-coletor é elevada.
Clique em uma opção abaixo para responder a questão:

A figura a seguir apresenta o diagrama em blocos de um sistema de controle de malha fechada.

Os blocos A, B, C e D são, respectivamente, denominados de

  • A. controlador, comparador, sistema e dispositivo de medida.
  • B. comparador, sistema, controlador e dispositivo de medida.
  • C. comparador, controlador, sistema e dispositivo de medida.
  • D. comparador, controlador, dispositivo de medida e sistema.
  • E. Sistema, controlador, dispositivo de medida e comparador.
Clique em uma opção abaixo para responder a questão:
  • A. sobressinal de 2%.
  • B. tempo de subida de 0,6 s.
  • C. tempo de acomodação de 0,9 s.
  • D. comportamento superamortecido.
  • E. erro de regime permanente de 15%.
Clique em uma opção abaixo para responder a questão:

O controlador PID é muito utilizado na indústria devido à sua capacidade de controlar adequadamente a dinâmica de uma grande variedade de processos industriais, mesmo possuindo uma estrutura de controle relativamente simples.

Uma das diferenças entre o controlador modificado e o controlador PID clássico é a capacidade que aquele tem de

  • A. eliminar o erro de regime permanente ao degrau.
  • B. eliminar o erro de regime permanente à rampa.
  • C. atenuar o efeito do sinal de perturbação na saída do sistema.
  • D. evitar grandes excursões na saída do controlador.
  • E. aumentar o ganho estático do sistema.
Clique em uma opção abaixo para responder a questão:

Considere o gráfico de resposta em frequência de uma função de transferência H(s).

A partir da análise do gráfico, conclui-se que H(s)

  • A. é estável.
  • B. é de fase não-mínima.
  • C. possui ganho estático nulo.
  • D. possui dois polos reais.
  • E. não possui zeros.
Clique em uma opção abaixo para responder a questão:
Com relação à eletrônica analógica, julgue os próximos itens. Filtros de frequência podem ser da variante ativa ou passiva. Os filtros passivos utilizam necessariamente resistores e capacitores, enquanto os ativos podem utilizar elementos polarizáveis como amplificadores operacionais.
  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:
Com relação à eletrônica analógica, julgue os próximos itens. Na configuração base‐comum, os amplificadores funcionais, que utilizam um transistor do tipo TBJ, recebem o sinal de frequência alternada a ser amplificado por meio do terminal de base, tensão base‐emissor, e o sinal de saída é obtido pelo terminal coletor, tensão coletor‐emissor.
  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:

Dado o circuito a seguir, assinale a alternativa que apresenta a resposta correspondente à saída F.

  • A. F= (B’xCxD)+(AxBxD’)+(A’xCxD)+(AxBxC’)
  • B. F= (B’xCxD)+(AxCxD’)+(A’xC’xD)+(AxBxC’)
  • C. F= (A’xCxD)+(AxBxD’)+(A’xBxD)+(AxBxC’)
  • D. F= (B’xCxD)+(AxB’xD’)+(A’xCxD)+(AxBxC’)
  • E. F= (A’xC’xD)+(AxBxD’)+(A’xCxD)+(AxBxD’)
Clique em uma opção abaixo para responder a questão:
