Questões de Engenharia Eletrônica do ano 2017

Admitindo-se que PI corresponde à ação proporcional-integral, PD corresponde à ação proporcional-derivativo e que PID corresponde à ação proporcional-integral-derivativo, examine as afirmações a seguir sobre as ações de controle de processo PI, PD e PID.

I. Controle que elimina o erro de forma automática, gerando uma resposta transitória adequada pela ação proporcional.

II. Controle que combina a estabilidade com a eliminação de um erro em um único controlador; minimizando o sinal de erro pela ação proporcional, zerado pela ação integral e obtido em uma velocidade antecipada pela ação derivativa.

III. Controle que, na prática, não pode ser utilizado de forma isolada, mas quando combinado com outro tipo de controle, tem tendência de melhorar a estabilidade do sistema e reduzir o tempo de acomodação.

A sequência que apresenta corretamente as ações de controle é

Transistor Bipolar de Junção (TBJ) é um dispositivo de três terminais muito utilizado na indústria eletrônica. Com um vasto campo de aplicações, o TBJ pode ser utilizado desde a amplificação de sinais até o projeto de circuitos digitais e memórias. Avalie as afirmações sobre o TJB.

I. Possui apenas duas regiões semicondutoras: região do emissor e região do coletor.

II. Possui duas junções pn conectadas em série e em oposição.

III. Opera em três modos diferentes: ativo, corte e saturação.

Sobre o dispositivo TBJ está correto apenas o que se afirma em

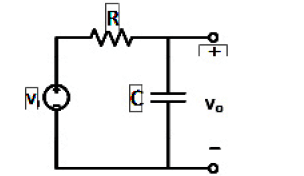

Observe o circuito composto por uma fonte de tensão, um resistor e um capacitor. A associação desses componentes resulta em um circuito muito utilizado em filtros.

Qual tipo de filtro o circuito acima representa?

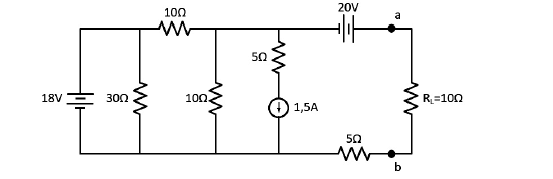

Observe o circuito abaixo composto por duas fontes de tensão, uma fonte de corrente e sete resistores.

Qual é a resistência de Thévenin observada a partir da carga RL do circuito acima?

A) 5

B) 8

C) 10

D) 15

 Indique a opção que completa corretamente as lacunas da assertiva a seguir.

Um silício de uma junção PN (diodo) dopado com boro é do tipo _______ que provê _________ como portadores majoritários. Esse átomo é um dopante do tipo __________.
