Questões de Engenharia Eletrônica do ano 2014

A DeviceNet é uma rede de baixo nível com base no protocolo CAN, que permite equipamentos desde os mais simples como módulo de I/O, sensores e atuadores, até os mais complexos como controladores lógicos programáveis e microcomputadores. Considere a rede DeviceNet e assinale a alternativa falsa (LUGLI e SANTOS, 2009):

Os sistemas DeviceNet oferecem vários pontos de conexão para configuração e controle, suportando I/O e explicit messaging.10 ocorrência de um determinado tipo de evento, respondendo a esse evento de uma única forma, dizse que o relé é monofunção. Outros relés são fabricados para atuar na ocorrência de vários tipos de eventos, respondendo a esses eventos de duas ou mais formas, nesse caso, diz-se que o relé é multifunção. Para padronizar e universalizar os vários tipos de funções foi elaborada uma tabela pela ANSI (American National Standards Institute) com a descrição da função de proteção e do código numérico correspondente. Considere a tabela citada e marque a função correspondente ao código 49 (MAMEDE FILHO e MAMEDE, 2011):

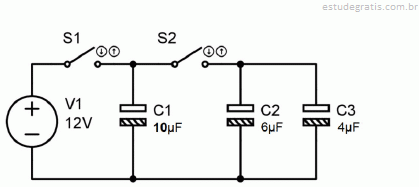

No circuito capacitivo dado a seguir, inicialmente as chaves S1 e S2 estão abertas e os capacitores C1, C2 e C3 totalmente descarregados. No instante t = 0 apenas a chave S1 é fechada até o capacitor C1 atingir a carga total, quando então a chave S1 é aberta e S2 fechada, para esta condição o valor da tensão nos capacitores após atingirem a condição de equilíbrio será:

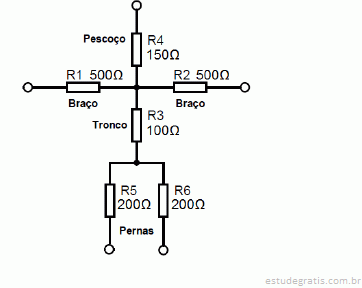

A figura abaixo apresenta um modelo simplificado da distribuição resistiva do corpo humano. Considere que durante o choque elétrico uma corrente acima de 5 mA provoca um leve desconforto, que acima de 50 mA pode provocar paralisia muscular e que acima de 500 mA pode ocasionar parada cardíaca. Neste contexto, se uma tensão de 220 V for aplicada entre um pé e as duas mãos juntas, o indivíduo apresentará como sintoma mais grave:

O wattímetro é um instrumento que permite medir a potência elétrica fornecida ou dissipada por um elemento. Com relação aos wattímetros, assinale a alternativa incorreta:
