Questões de Engenharia Eletrônica do ano 2013

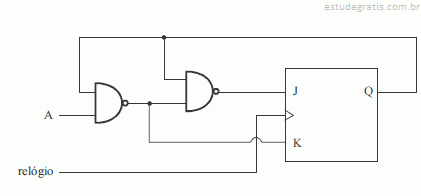

Considerando que, no circuito lógico mostrado na figura acima, o flip-flop seja do tipo JK mestre-escravo, julgue os itens a seguir.

Acerca de um sistema microprocessado, julgue os itens subsequentes. Memória cache é uma memória de acesso aleatório, ou random access memory (RAM). Essa é normalmente menor e mais rápida que a memória RAM dinâmica (DRAM) externa, que, por sua vez, é normalmente menor e mais rápida que a memória de massa.

Acerca de um sistema microprocessado, julgue os itens subsequentes. Uma interrupção indica ao processador que determinado evento ocorreu. Quando isso acontece, o processador suspende o processamento da sequência de instruções corrente e executa uma rotina de serviço de interrupção ISR (interrupt service routine). Após a execução dessa rotina, a sequência de instruções original é retomada do ponto em que foi interrompida.

Considerando um conversor analógico/digital ideal de 6 bits, com faixa dinâmica de entrada de 10 V e quantização por arredondamento, julgue os próximos itens. Se, em vez do conversor analógico/digital de 6 bits, fosse utilizado um conversor de 8 bits com a mesma faixa dinâmica, a relação sinal/ruído de quantização SQNR (signal-to-quantization-noise ratio) aumentaria em aproximadamente 12 dB.

Acerca da transformada discreta de Fourier (DFT – discrete Fourier transform) e da transformada rápida de Fourier (FFT – fast Fourier transform), julgue os itens seguintes. A complexidade computacional da FFT de um sinal com N = 2ⁿ amostras, em que n > 0 é um número inteiro, é N/n vezes menor que a de sua DFT.
