Questões de Engenharia Eletrônica do ano 2013

fios e cabos de alumínio e cobre podem ser usados em instalações elétricas de baixa tensão, conforme a ABNT NBR 5410, por serem materiais de alta condutividade, baixa capacidade de oxidação e por permitirem emendas simples.

terminais do tipo agulha ou pino tubular podem ser “crimpados” a condutores de cobre ou alumínio para conferir às terminações desses fios e cabos uma alta resistência de contato com outras superfícies condutoras.

fios ou cabos condutores de alumínio são proibidos para uso em instalações elétricas de baixa tensão residenciais, segundo a ABNT NBR 5410, devido à fácil oxidação do alumínio que, nas emendas entre condutores, pode criar pontos com resistências de contato elevadas.

soldas com ligas de estanho de baixo ponto de fusão podem ser facilmente utilizadas para a solda e emenda de dois condutores de alumínio, conferindo alta resistência mecânica e alta resistividade à condução de corrente elétrica no ponto de conexão dos condutores.

a utilização de solda com ligas de estanho para emendas e conexões elétricas em condutores de cobre não é recomendada, uma vez que o cobre e o estanho não se combinam e resultam em uma conexão com alta resistência de contato, sujeita à oxidação.

Um fusível é um dispositivo de proteção apenas contra curto-circuito e não é descartável, podendo ser utilizado caso ocorra a fusão de seu elemento condutor interno.

Um disjuntor termomagnético é um dispositivo de proteção contra correntes de sobrecarga e não atua para correntes de curto-circuito. Seu número máximo de manobras é muito elevado, superior ao de um interruptor convencional.

Um dispositivo de proteção contra surtos é capaz de proteger um circuito elétrico contra correntes de sobrecarga de longa duração, superiores a vários minutos. O dispositivo tem um número máximo de manobras baixo, podendo ser usado apenas uma dezena de vezes.

Um interruptor convencional de um polo e duas posições para um circuito de iluminação apresenta alta capacidade disruptiva, podendo ser usado para interromper correntes elevadas de curto circuito, mesmo em circuitos de corrente contínua.

Um contator é um dispositivo eletromecânico de controle que, quando tem sua bobina percorrida por uma corrente elétrica, promove o deslocamento interno de contatos móveis por um princípio magnético, fazendo o fechamento de contatos normalmente abertos, e a abertura de contatos normalmente fechados.

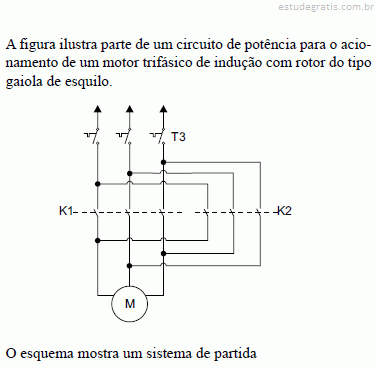

direta do motor, com acionamento em apenas um sentido de rotação, mediante o fechamento simultâneo dos contatos K1 e K2. T3 é um temporizador usado para controlar o tempo de partida do sistema.

de um motor por inversão de frequência, com o acionamento rápido das chaves K1 e K2, comandadas por um dispositivo eletrônico de controle central T3.

direta do motor, com possibilidade de acionamento em ambos os sentidos de rotação, mediante o fechamento dos contatos K1 ou dos contatos K2. O dispositivo T3 é um sensor térmico para desligamento da alimentação, caso ocorra sobrecarga do sistema.

direta do motor, com acionamento em apenas um sentido de rotação, mediante o fechamento dos contatos K1. Os contatos K2 são utilizados para frenagem do motor. T3 é um temporizador usado para controlar o tempo de partida e parada do sistema.

controlada do motor, com acionamento em apenas um sentido de rotação, mediante o fechamento simultâneo dos contatos K1 e K2. O dispositivo T3 é um sensor térmico para desligamento da alimentação, caso ocorra sobrecarga do sistema.

Um soft-starter é um dispositivo eletrônico responsável pela partida gradual de motores síncronos ou assíncronos. O dispositivo aplica uma quantidade ajustável de tensão elétrica alternada ao motor, através do controle do disparo de tiristores, sem a variação da frequência de alimentação do motor.

Um soft-starter é um dispositivo eletrônico capaz de sintetizar um sinal de saída de tensões trifásicas, alternadas, de amplitude e frequência variáveis, aplicáveis na partida de motores síncronos ou assíncronos a partir de uma fonte de tensão contínua.

Um conversor de frequência é responsável pela partida gradual de motores síncronos e assíncronos, mediante a modulação da frequência das tensões aplicadas ao motor, sem a variação de sua amplitude. Após a partida do motor, o conversor deve ser desativado, e a carga pode ser ligada diretamente à rede elétrica.

Um conversor de frequência de dois quadrantes pode fazer um motor elétrico, síncrono ou assíncrono, operar em apenas um sentido de rotação.

Um soft-starter pode ser utilizado para alimentar a armadura de um motor de corrente contínua, com enrolamento de campo independente, para controle de sua velocidade e torque.

pode ser substituído por qualquer condutor energizado de uma das fases da alimentação, caso não exista aterramento disponível na instalação.

deve possuir isolamento em borracha ou plástico, feito obrigatoriamente na cor verde ou na cor verde-amarelo.

deve possuir isolamento plástico, feito obrigatoriamente na cor vermelha, e estar sempre interligado com o condutor de neutro da instalação.

pode ser desprezado caso a instalação tenha estrutura de alvenaria com vergalhões de aço em seu interior.

deve ser protegido por um fusível de baixo valor, para promover a proteção contra correntes de curto-circuito de pequena intensidade.
