Questões de Engenharia Eletrônica do ano 2010

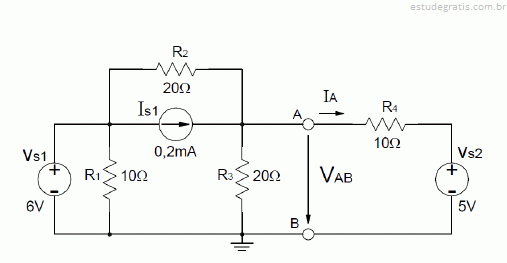

Para o circuito da figura ao lado assinale a alternativa que corresponde à resistência de Thevenin vista à esquerda dos pontos A e B.

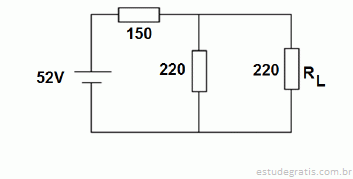

Dado o circuito elétrico apresentado na figura, encontre a tensão e a corrente na resistência RL (Os valores de todos os resistores são dados em Ohms).

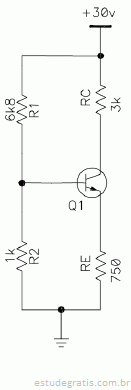

De acordo com a figura abaixo assinale a afirmativa que corresponde ao valor da corrente de emissor IE e da tensão de emissor VE. Os valores das resistências abaixo são dadas em ohms.

Sobre os transistores de efeito de campo, assinale a alternativa correta.

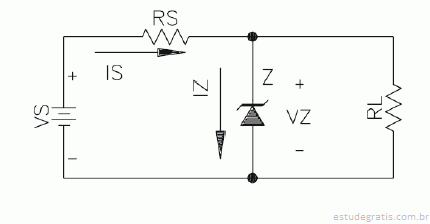

Seja um regulador a zener que tem uma tensão de entrada de 15V a 20V e a corrente de carga de 5 a 20mA. Se o zener tem VZ=6,8V, IZMIN = 4ma, IZMAX=40mA, assinale a alternativa que representa o valor da resistência de carga Rs, conforme a figura abaixo.
