Questões de Engenharia Eletrônica do ano 2006

A figura acima mostra um amplificador eletrônico em que todos os capacitores têm impedância desprezível na faixa de freqüência útil do amplificador. Com relação a esse circuito, julgue os seguintes itens.

A configuração mostrada é a de um amplificador em emissor comum.

A figura acima mostra um amplificador eletrônico em que todos os capacitores têm impedância desprezível na faixa de freqüência útil do amplificador. Com relação a esse circuito, julgue os seguintes itens.

O aumento em 10% do resistor RC causaria diminuição em 10% do ganho de tensão do amplificador.

A figura acima mostra um amplificador eletrônico em que todos os capacitores têm impedância desprezível na faixa de freqüência útil do amplificador. Com relação a esse circuito, julgue os seguintes itens.

A impedância de entrada do amplificador é igual à soma dos valores dos resistores R₁ e R₂.

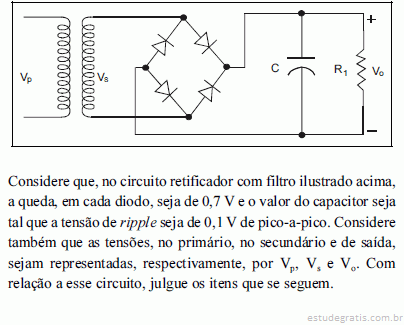

Se o valor do capacitor for aumentado, a tensão de ripple deverá diminuir.

Para que o circuito funcione de forma apropriada, cada diodo deverá suportar, obrigatoriamente, tensão máxima reversa oito vezes superior à tensão máxima no secundário do transformador.
