Questões de Engenharia Eletrônica do ano 2001

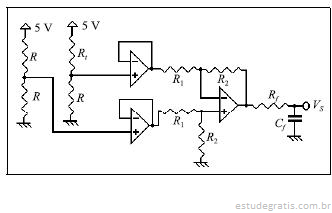

O circuito da figura acima utiliza um transdutor resistivo R_t para a medição da temperatura em fluidos. O transdutor funciona bem em uma faixa de temperatura entre 0º C e 100º C e tem, nessa faixa, uma relação com a temperatura medida dada por R_t = 100 × (T + 100), em que R_t é dada em • e T, em º C. Nesse circuito, os amplificadores operacionais são alimentados com ± 12 V, o valor dos resistores R é igual a 15 k•, R₁ = 1 k• e R₂ = 10 k•. Com relação a esse circuito, julgue os itens a seguir, assumindo que todos os componentes são ideais.

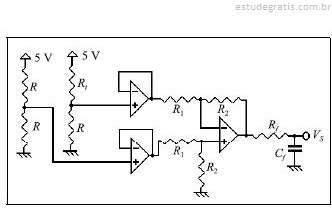

O circuito da figura acima utiliza um transdutor resistivo R_t para a medição da temperatura em fluidos. O transdutor funciona bem em uma faixa de temperatura entre 0º C e 100º C e tem, nessa faixa, uma relação com a temperatura medida dada por R_t = 100 × (T + 100), em que R_t é dada em • e T, em º C. Nesse circuito, os amplificadores operacionais são alimentados com ± 12 V, o valor dos resistores R é igual a 15 k•, R₁ = 1 k• e R₂ = 10 k•. Com relação a esse circuito, julgue os itens a seguir, assumindo que todos os componentes são ideais.

O circuito da figura acima utiliza um transdutor resistivo R_t para a medição da temperatura em fluidos. O transdutor funciona bem em uma faixa de temperatura entre 0º C e 100º C e tem, nessa faixa, uma relação com a temperatura medida dada por R_t = 100 × (T + 100), em que R_t é dada em • e T, em º C. Nesse circuito, os amplificadores operacionais são alimentados com ± 12 V, o valor dos resistores R é igual a 15 k•, R₁ = 1 k• e R₂ = 10 k•. Com relação a esse circuito, julgue os itens a seguir, assumindo que todos os componentes são ideais.

O circuito da figura acima utiliza um transdutor resistivo R_t para a medição da temperatura em fluidos. O transdutor funciona bem em uma faixa de temperatura entre 0º C e 100º C e tem, nessa faixa, uma relação com a temperatura medida dada por R_t = 100 × (T + 100), em que R_t é dada em • e T, em º C. Nesse circuito, os amplificadores operacionais são alimentados com ± 12 V, o valor dos resistores R é igual a 15 k•, R₁ = 1 k• e R₂ = 10 k•. Com relação a esse circuito, julgue os itens a seguir, assumindo que todos os componentes são ideais.

O circuito da figura acima utiliza um transdutor resistivo R_t para a medição da temperatura em fluidos. O transdutor funciona bem em uma faixa de temperatura entre 0º C e 100º C e tem, nessa faixa, uma relação com a temperatura medida dada por R_t = 100 × (T + 100), em que R_t é dada em • e T, em º C. Nesse circuito, os amplificadores operacionais são alimentados com ± 12 V, o valor dos resistores R é igual a 15 k•, R₁ = 1 k• e R₂ = 10 k•. Com relação a esse circuito, julgue os itens a seguir, assumindo que todos os componentes são ideais.

Caso ocorra um defeito e a conexão entre o sensor R_t e a tensão de referência de 5 V for interrompida, tornando-se um circuito aberto, a tensão V_S na saída do circuito será inferior a 8 V.
