Questões de Engenharia Eletrônica

O mapa de polos e zeros de um sistema é mostrado na figura a seguir.

Em relação à figura, assinale V (verdadeiro) ou F (falso) nas afirmativas seguintes.

(__) O sistema tem três polos e quatro zeros.

(__) O sistema é instável.

(__) O sistema tem ao menos um polo estável.

(__) O sistema tem quatro zeros de fase não mínima.

A sequência correta é

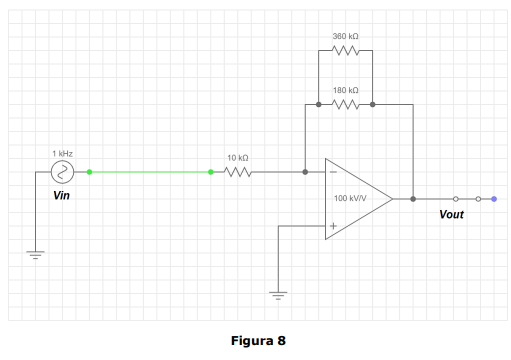

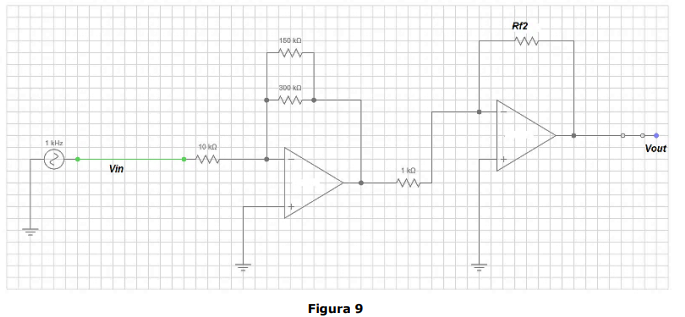

A Figura 20 abaixo apresenta um circuito utilizando dois amplificadores operacionais.

Sobre o circuito apresentado, analise as assertivas a seguir:

I. A saída Vout corresponde a uma onda senoidal.

II. O circuito é um filtro ativo de dois estágios.

III. Pode-se identificar o funcionamento como o de um tipo de oscilador.

IV. A saída Vout corresponde a uma onda quadrada.

Quais estão corretas?

A Figura 19 abaixo exibe um típico amplificador classe A, usando polarização por divisor de tensão.

Considerando as informações apresentadas, determine as condições quiescentes desse projeto, ou seja, I_CQ, V_CEQ, assumindo V_BE = 0,7 V. Considere todos os componentes como ideais.

A Figura 16 abaixo exibe um circuito de acionamento de carga com relé, uma aplicação na qual um transistor é empregado como chave. A polarização na base é feita por uma fonte de 5 V, tensão típica de acionamento digital.





Com base no circuito apresentado, analise as assertivas a seguir e assinale a alternativa correta.
I. A chave Sx aciona o funcionamento do motor. Quando Sx está fechada, o relé fecha o contato, conectando a fonte ao motor.
II. O diodo D1 não tem função, é desnecessário, logo a chave Sy pode estar tanto aberta quanto fechada.
III. O diodo D1 é de proteção ao transistor, que pode ser danificado pela corrente induzida do relé no momento em que o transistor deixa de conduzir, desligando o relé.
IV. O circuito permanece funcionando indefinidamente após o fechamento da chave Sx, ou seja, após fechada, a chave Sx pode ser aberta novamente e o motor continuará funcionando.

A Figura 10 abaixo exibe um conversor trifásico completo, que é operado a partir de uma fonte de alimentação trifásica de 208 V, 60 Hz, conectada em Y.




Considerando as informações apresentadas, determine o ângulo α de disparo de forma a obter uma tensão média de saída de 50% da máxima possível. Realize arredondamentos a partir da segunda casa decimal.
