Questões de Engenharia Elétrica da FUMARC

Um centro de carga trifásico equilibrado, que consome 40 MW e 30 MVAr indutivo, está conectado ao sistema elétrico por meio de um transformador (trafo) trifásico de 50 MVA, 138/15 kV e X = 1,5%. No lado da baixa tensão do trafo, onde o centro de carga está conectado, a tensão é nominal.
A perda total (trifásica) no transformador (MVAr) é

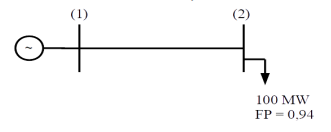

A figura a seguir mostra uma usina que alimenta um centro de carga por meio de uma linha de transmissão cuja reatância série é 0,1 pu (demais parâmetros da linha são desprezíveis). Sabe-se que o módulo da tensão na barra (1) é 1 pu, que ambas as barras têm tensão controladas e que a potência transmitida é 10% da máxima capacidade de transmissão da linha. A potência de base é 100 MVA.



O módulo da tensão da barra (2) em pu é igual a

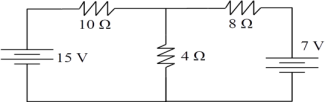

Analise o circuito abaixo:

A potência (W) dissipada pelo resistor de 10 ? é igual a:

Uma indústria tem um consumo médio de 400 kW e fator de potência igual a 0,8 atrasado.
A potência (kVAr) de um banco de capacitores, tal que o fator de potência dessa indústria se torne unitário é:

A figura mostra as amarrações e conexões do ramal de ligação aéreo no padrão de entrada do consumidor. Nos pontos de entrega, no caso de conectores de compressão, formato H, o isolamento deve ser realizado com:
