Questões de Engenharia Elétrica da FGV

Considere uma subestação hipotética que alimentará 13 motores de 10 CV, 220 V, todos com fator de potência 0,80.

Dados:

• 1 CV ? 0,7.

• ?3 ? 1,7.

• Valores comerciais da chave seccionadora, em A: 100, 160, 250, 400 e 630.

Diante do exposto, a corrente nominal mínima da chave seccionadora instalada no lado de baixa tensão dessa subestação, em A, é

Um transformador monofásico 625 V/125 V foi submetido ao ensaio em vazio e os dados desse ensaio estão listados a seguir:

• tensão: 125 V.

• corrente: 5 A.

• potência: 250 W.

Diante do exposto, a resistência que representa as perdas do circuito magnético referida ao lado de alta tensão é

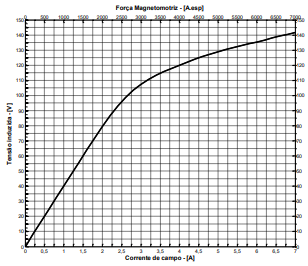

O gráfico a seguir mostra a curva de magnetização de um gerador de corrente contínua com excitação independente, levantada a 1800 rpm.

Dados:

• tensão de campo: 200 V.

• resistência total do circuito de campo: 40 ?.

• resistência total da armadura: 0,1 ?.

Sabendo que o gerador alimenta uma carga de 50 A e é acionado a 1600, sua tensão terminal, em V, é, aproximadamente,

Um eletricista deseja medir a potência em motor elétrico monofásico. Para isso, ele realizou a medida da tensão nos terminais do motor e a corrente elétrica que flui por ele, utilizando um voltímetro e um amperímetro respectivamente.

Ao multiplicar os valores medidos, a potência encontrada é

Uma carga elétrica em delta equilibrada representada em um esquema trifilar apresenta as seguintes grandezas elétricas:

Tensão de linha: E

Impedância Z

Corrente de linha: I.

Ao representar este mesmo esquema em um diagrama unifilar, estas grandezas assumem os seguintes valores:
