Questões sobre transformadores de corrente

Com relação a transformadores de corrente e transformadores de potencial, julgue os itens subsecutivos.

Os transformadores de corrente possibilitam a obtenção, a partir do seu secundário, da medição instantânea das correntes que circulam no lado de alta tensão e têm como única função prover as unidades de proteção de valores de corrente proporcionais às correntes que circulam pelo lado de alta tensão, permitindo que essas unidades detectem eventuais curtos-circuitos e desliguem o equipamento submetido a uma sobrecorrente.

Acerca de transformador de corrente (TC) e transformador de potencial (TP), julgue os próximos itens.

Um TC com classe de exatidão 10 é adequado para ser utilizado tanto em serviços de medição quanto de proteção.

Os transformadores para instrumentos são equipamentos elétricos projetados e construídos especificamente para alimentarem instrumentos elétricos de medição, controle e proteção. Acerca desses equipamentos, julgue os itens seguintes.

Considerando transformadores de corrente para o mesmo nível de tensão primária, a saturação do núcleo magnético daqueles usados em serviços de medição ocorre para correntes primárias maiores que para a saturação do núcleo daqueles utilizados em serviços de proteção.

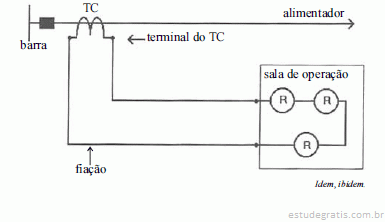

O esquema mostrado na figura acima ilustra a conexão dos terminais secundários de um transformador de corrente (TC) a relés de proteção (R) em uma subestação em alta tensão isolada a ar. Considerando essas informações, julgue os itens subsequentes.

Considere que o TC tenha sido dimensionado para ter corrente nominal de 500 A no primário e fator térmico igual a 1,2. Nessas condições, é correto afirmar que, caso ocorra curto-circuito no alimentador, a corrente no secundário do TC pode atingir o valor de 600 A.

Acerca de transformador de corrente (TC) e transformador de potencial (TP), julgue os itens a seguir.

A bobina primária de um TC é ligada em série com a carga à qual se objetiva medir, por exemplo, a corrente elétrica. No entanto, a medida deve ser realizada por instrumento apropriado que deve ser conectado ao secundário do TC.
