Questões sobre Sistema de Potência

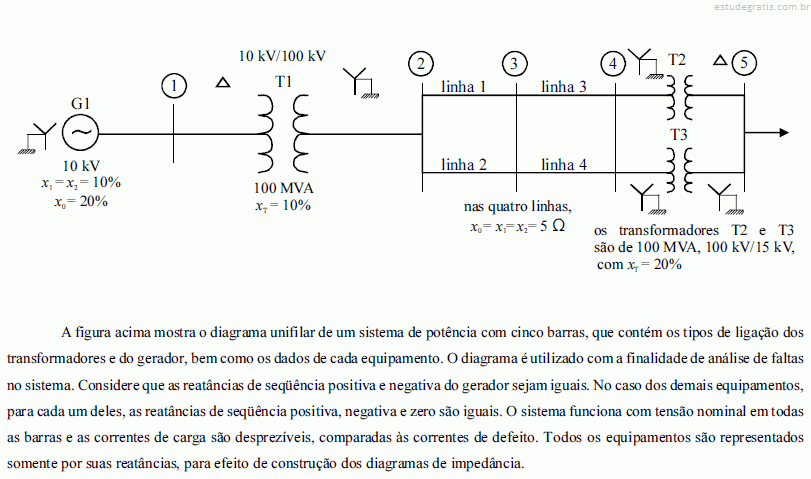

A partir das informações do sistema mostrado acima, julgue os itens que se seguem, considerando a base de potência igual a 100 MVA e a base de tensão igual a 10 kV no gerador.

A corrente de curto-circuito monofásico na barra indicada por 1 depende do valor da reatância de seqüência zero do gerador, porém essa dependência não existiria caso o tipo de falta fosse fase-fase.

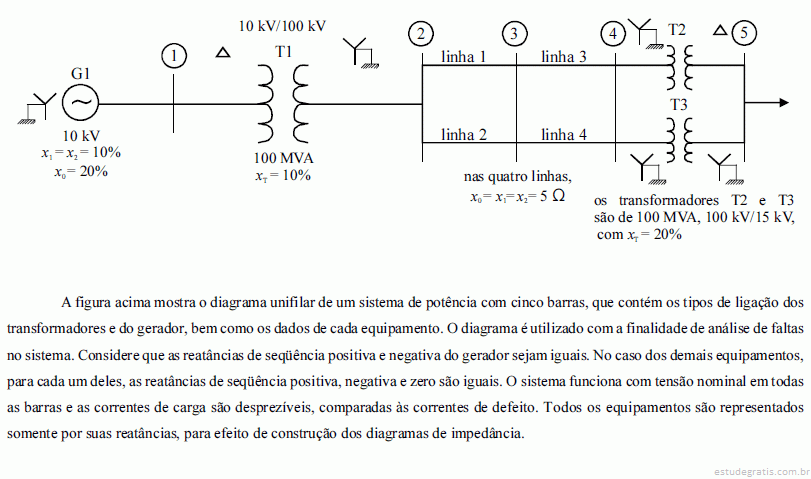

A partir das informações do sistema mostrado acima, julgue os itens que se seguem, considerando a base de potência igual a 100 MVA e a base de tensão igual a 10 kV no gerador.

Uma falta trifásica na barra indicada por 3 apresentaria menor intensidade de corrente que uma falta do mesmo tipo na barra indicada por 5 .

A partir das informações do sistema mostrado acima, julgue os itens que se seguem, considerando a base de potência igual a 100 MVA e a base de tensão igual a 10 kV no gerador.

Com os dados apresentados no diagrama unifilar não é possível calcular a corrente de curto-circuito fase-fase-terra na barra indicada por 5 , pois o transformador T2 tem um dos lados ligado em triângulo, o qual está do lado de uma carga.

A partir das informações do sistema mostrado acima, julgue os itens que se seguem, considerando a base de potência igual a 100 MVA e a base de tensão igual a 10 kV no gerador.

A maior intensidade de corrente de curto-circuito na barra indicada por 1 ocorre para o tipo de falta fase-terra.

A partir das informações do sistema mostrado acima, julgue os itens que se seguem, considerando a base de potência igual a 100 MVA e a base de tensão igual a 10 kV no gerador.

Uma falta trifásica na barra em que está conectado o gerador apresentaria intensidade de corrente igual a 10 pu.
