Listagem de Questões sobre Relés
Considerando a figura acima, que mostra as vistas frontal e superior do pátio de uma subestação com diversos equipamentos típicos, incluindo transformadores isolados a óleo, julgue os itens de 100 a 108.
Caso cada transformador apresente tanque de expansão, o relé buchholz é apropriado para detectar problemas nesse transformador, como vazamentos do líquido isolante, curtos-circuitos internos que provoquem grande deslocamento de líquido, entre outras avarias.
Acerca de transformador ideal e instalações elétricas prediais, julgue os itens de 59 a 65.
O circuito entre os terminais de um contato normalmente fechado (NF) de um relé fica fechado, quando a bobina do relé associada a esse contato for percorrida por uma corrente elétrica.
Um tipo de relé térmico tem o seu princípio de funcionamento baseado na dilatação dos líquidos provocada pelo aumento de temperatura. Nesse caso, trata-se do relé térmico
a termopar.
a bulbo.
a íons.
de imagem térmica.
de lâmina bimetálica.

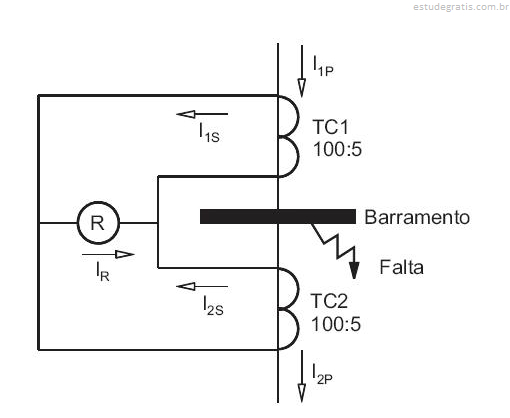

O relé diferencial não percentual, mostrado na figura acima, está ajustado para atuar com IR maior que ou igual a 0,1 A. Sabendo-se que o valor de I1P é 85 A, o valor da corrente I2P, em ampères, que provocará a atuação do relé, é
82
83
84
85
86
Suponha uma linha de transmissão (LT) com impedância série de sequência positiva cujo módulo é igual a 100 e fase 78º. A proteção elétrica dessa LT é feita utilizando-se relés de distância em seus terminais, com suas primeiras e segundas zonas de operação ajustadas para os alcances de 80% e 120% do comprimento total da LT, respectivamente. Para uma situação de curto-circuito em determinado ponto do sistema elétrico, a impedância primária vista pelo relé instalado em um dos terminais dessa linha tem módulo igual a 50 e fase -78º. Considerando que os transformadores para instrumentos que alimentam esse relé estejam instalados com as polaridades corretas, julgue os itens de 80 a 82.
O referido relé não deve atuar para esse curto-circuito, se a característica do tipo admitância for utilizada nas suas duas zonas de operação e se o ângulo de máximo torque dessa característica for ajustado para o mesmo valor do ângulo da impedância série de sequência positiva da LT.
