#Questão 420057 - Engenharia Elétrica, Máquinas Elétricas, FCC, 2005, TRT 11ª, Técnico Judiciário

Utilize o texto e as figuras abaixo para responder às questões de números 32 e 33.

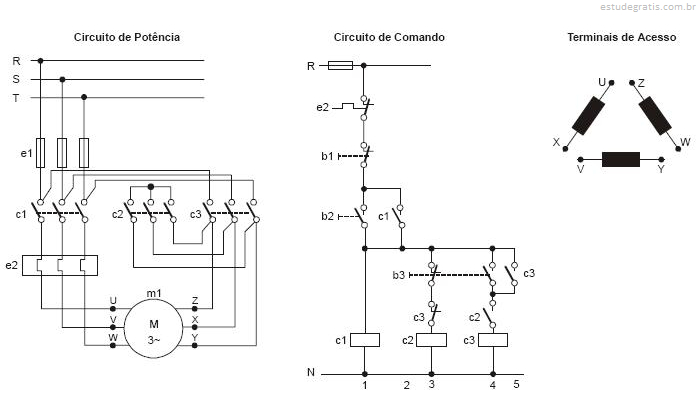

As figuras abaixo representam os circuitos de potência e de comando de um motor trifásico (comutação estrela-triângulo), bem como a representação dos terminais de acesso desse motor.

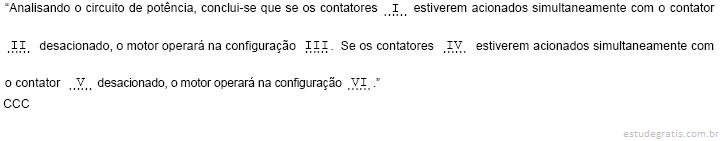

Preenche corretamente as lacunas, as informações expressas em:

A)

B)

C)

D)

E)

#Questão 420058 - Engenharia Elétrica, Máquinas Elétricas, FCC, 2005, TRT 11ª, Técnico Judiciário

Utilize o texto e as figuras abaixo para responder às questões de números 32 e 33.

As figuras abaixo representam os circuitos de potência e de comando de um motor trifásico (comutação estrela-triângulo), bem como a representação dos terminais de acesso desse motor.

Há um erro no circuito de comando, que está expresso em:

A)

contato c3 do circuito de alimentação da bobina do contator 2 deve ser NA.

B)

contato c2 do circuito de alimentação da bobina do contator 3 deve ser NF.

C)

contato c3 de retenção do circuito de alimentação da bobina do contator 3 deve ser NF.

D)

botoeira b3 do circuito de alimentação da bobina do contator 2 deve ser NA.

E)

botoeira b3 do circuito de alimentação da bobina do contator 3 deve ser NF.

#Questão 420059 - Engenharia Elétrica, Máquinas Elétricas, FCC, 2005, TRT 11ª, Técnico Judiciário

Considere um motor monofásico de fase auxiliar de seis terminais de acesso, designados por: 1 e 2 os terminais de um enrolamento principal, 3 e 4 os terminais do outro enrolamento principal e 5 e 6 os terminais do enrolamento auxiliar. Nesse motor:

I. O enrolamento auxiliar atua apenas durante a partida do motor.

II. Para inverter o sentido de rotação é necessário inverter-se a polaridade de um dos enrolamentos principais por meio da troca do terminal 1 pelo 2 ou 3 pelo 4 na placa de ligação, desde que eles estejam conectados em série.

III. Para inverter o sentido de rotação é necessário inverter-se a polaridade do enrolamento auxiliar por meio da troca do terminal 5 pelo 6 na placa de ligação.

IV. Para esse motor operar com tensão de alimentação de 220 V, os enrolamentos principais devem ser conectados em série e para operar com 127

V eles devem ser conectados em paralelo.

Está correto o que se afirma APENAS em

A)

I e II.

B)

I e III.

C)

I e IV.

D)

I, III e IV.

E)

I, II e IV.

#Questão 568513 - Engenharia Elétrica, Máquinas Elétricas, CESPE / CEBRASPE, 2005, CESAN/ES, Técnico de Operação e Controle

Um transformador monofásico de dois enrolamentos, 30 kVA, 15 kV / 600 V, foi conectado a outros dois transformadores idênticos a ele para a constituição de um banco trifásico de transformadores monofásicos, com o lado de alta tensão conectado em estrela e o lado de baixa tensão conectado em delta. Com relação a essa situação, julgue os itens subseqüentes.

A tensão nominal do lado de baixa tensão do banco trifásico é igual a

V.

C) Certo

E) Errado

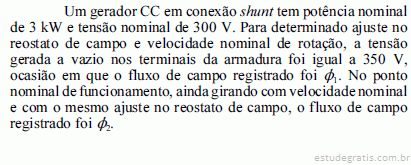

#Questão 420427 - Engenharia Elétrica, Máquinas Elétricas, CESPE / CEBRASPE, 2004, DPF, Engenheiro Eletricista
