Listagem de Questões sobre Geral
Uma carga de 48,4kVA, com fator de potência 80%, é suprida por uma fonte trifásica de 220V, distante 100 metros, através de um alimentador cuja impedância específica em W/km é Re= 0,3244 e Xc = 0,1060.
Considerando que para cos g = 0,8, sen g = 0,6, a queda de tensão percentual no circuito é igual a:
1,92%
2,55%
3,23%
4,25%

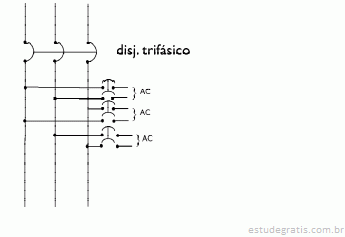

Três aparelhos de ar condicionado (AC) de parede, idênticos, de 220V, corrente nominal In, são ligados a um sistema trifásico de 220V, como mostra o esquema abaixo.
A corrente, por fase, no disjuntor geral será correspondente a:
In
2.In
3.In
3 . In
Considere um projeto de proteção de uma instalação elétrica predial, na qual:
(IB) - corrente de projeto do circuito
(IN) - corrente nominal do dispositivo de proteção
(IZ) - capacidade de condução de corrente dos condutores
A condição de segurança deste projeto é dada pela seguinte relação:
Um motor trifásico de indução de 40HP e 1746rpm, tem torque nominal 163Nm e o de partida 60% do nominal. Aciona por acoplamento direto uma bomba d´água de 30HP e 1680rpm, cujo torque nominal é de 127Nm e o de partida 4% do nominal.
Se o motor parte com chave estrela-triângulo, o torque de aceleração, no instante da partida será, em Newton metros, igual a:
5,8
15,2
20,7
27,5
Demanda é a potência média em dado intervalo de tempo. D = 1/T ò ´ T 0 p dt , onde p é a potência instantânea, cujo valor varia a cada instante, t o tempo e T o intervalo de tempo.
A Demanda Medida, que figura nas contas das concessionárias para consumidores de MT e AT, é a maior das potências médias ocorridas entre duas leituras e apuradas em intervalos, expressos em minutos, de:
10
15
30
60
