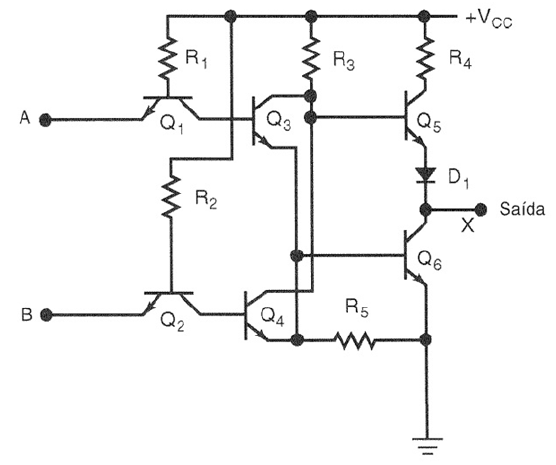

Considerando o circuito apresentado na figura precedente, julgue o item que se segue.

O circuito apresentado é de uma porta NAND.

Considerando o circuito apresentado na figura precedente, julgue o item que se segue.

A série mostrada na figura possui redução de atraso no tempo de armazenamento devido à utilização do diodo entre o emissor e o coletor do transistor de saída.

Considerando o circuito apresentado na figura precedente, julgue o item que se segue.

Para um funcionamento correto, o circuito apresentado deve ser alimentado com tensão VCC de 2V.

Julgue o item a seguir, acerca de linhas de campo magnético em ímãs.

A densidade de fluxo magnética será maior em regiões onde as linhas de campo estiverem mais próximas umas das outras.

A partir desses dados, julgue o item seguinte.

Se a entrada e a saída desse quadripolo puderem ser trocadas, sem a alteração dos valores de corrente e tensão dos terminais, então ele será simétrico.
