Questões de Engenharia Elétrica do ano 2018

No circuito da Figura 4 abaixo, a tensão zener é de 9 V, a mínima corrente reversa zener é de 1 mA, a tensão limiar de condução dos diodos da ponte retificadora é de 0,7 V e a capacitância é de 100 μF. Para que a fonte tenha a capacidade de fornecer uma corrente de carga máxima de 65 mA, considerando uma tolerância teórica de 0% para o resistor R1, o valor máximo projetado para a resistência desse resistor deve ser:

A) 10

B) 24

C) 34

D) 100

E) 110

A tensão inicial no capacitor em t = 0 e a expressão de v(t) após o chaveamento em t = 0 são, respectivamente:

Seja uma linha de transmissão ideal de 300 kV, com comprimento elétrico equivalente ɵ = π/3 radianos e impedância característica Zc = 300 Ω. Suponha a linha em vazio e energizada por uma fonte ideal de 300 kV, entre fases. Para que a tensão em vazio seja igual à tensão nominal da linha, a potência reativa trifásica, em Mvar, dos reatores a serem instalados em cada extremidade é:

A)

B)

C)

D)

E)

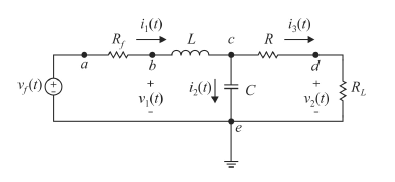

Na figura anterior, que representa um circuito constituído de vários elementos passivos e de uma fonte de tensão independente, todos ideais, estão caracterizadas algumas tensões e correntes e indicados cinco nós: a, b, c, d e e. A respeito desse circuito, julgue os itens a seguir.

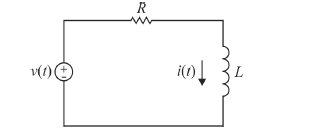

No circuito precedente, a fonte de tensão independente excita uma associação em série de um resistor e um indutor. O indutor corresponde a uma bobina enrolada sobre um núcleo de material ferromagnético de geometria fechada (toroidal).

Considerando essas informações, julgue os itens que se seguem, relativos ao circuito apresentado.
