#Questão 759850 - Engenharia Elétrica, Eletromagnetismo, AOCP, 2018, Instituto Técnico - Científico de Perícia - RN (ITEP/RN), Perito Criminal

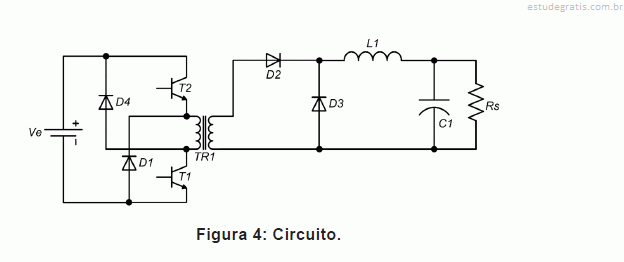

Considerando a Figura 4, assinale a alternativa correta em relação aos conversores CC-CC.

A) A operação desse conversor Push-Pull, mostrado na Figura 4, consiste na saturação dos dois transistores T1 e T2 em tempos diferentes com intervalo de 0,15 T (tempo morto) entre o acionamento de cada um individualmente.

B) A Figura 4 mostra um conversor flyback operando em regime permanente de carga.

C) A Figura 4 apresenta um conversor meia ponte operando em regime descontín uo de corrente.

D) O O circuito da Figura 4 apresenta um conversor Forward a dois transistores, em que o transistor T2 e os diodos D1 e D4 fazem com que não seja necessária a implementação de um enrolamento de desmagnetização, pois o próprio enrolamento do primário do tran sformador realiza essa tarefa.

E) O circuito apresentado na Figura 4 mostra um conversor buck-boost de dois transistores operando em regime contínuo de corrente, em que cada transistor deve ser saturado e cortado simultaneamente.

#Questão 759851 - Engenharia Elétrica, Eletromagnetismo, AOCP, 2018, Instituto Técnico - Científico de Perícia - RN (ITEP/RN), Perito Criminal

#Questão 759852 - Engenharia Elétrica, Eletromagnetismo, AOCP, 2018, Instituto Técnico - Científico de Perícia - RN (ITEP/RN), Perito Criminal

#Questão 759853 - Engenharia Elétrica, Eletromagnetismo, AOCP, 2018, Instituto Técnico - Científico de Perícia - RN (ITEP/RN), Perito Criminal

Sobre os conversores CC-CC, é correto afirmar que

A) o conversor Forward é igual ao conversor Buck, porém sem isolação entre as tensões de entrada e de saída e cruzamento de fases de saída RST sigma.

B) o conversor Buck é utilizado para elevar o valor da tensão de saída com relação à tensão de entrada, assim como o conversor flyback.

C) o conversor Push-Pull é derivado do conversor Buck e utiliza os dois quadrantes da curva B-H. Dessa forma, durante a magnetização e a desmagnetização do núcleo do transformador, ocorrem transferências de pulsos de tensão para o indutor.

D) o conversor Forward transfere corrente durante 100% do período T_S (D=1).

E) o conversor Boost é utilizado quando se deseja uma tensão de saída menor que a tensão de entrada, pois assim pode ser aplicado em controle de fator de potência de conversores estáticos e acionamento de cargas em CA.

#Questão 759854 - Engenharia Elétrica, Eletromagnetismo, AOCP, 2018, Instituto Técnico - Científico de Perícia - RN (ITEP/RN), Perito Criminal
