Questões de Engenharia Elétrica do ano 2018

Em um ponto de um sistema elétrico, a tensão de pré-falta é igual a 0,9 pu e as reatâncias de Thèvenin de sequências positiva, negativa e zero são respectivamente iguais a j 0,25 pu, j 0,25 pu e j 0,1 pu.

Os valores dos módulos das correntes de curto-circuito para as faltas fase-terra, trifásica e bifásica são, respectivamente, iguais a

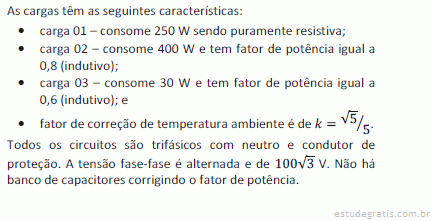

Como engenheiro responsável pela fiscalização de uma obra, você recebe os projetos executivos das instalações de baixa tensão. Entre eles, verifica-se que um circuito do quadro Q1 alimenta o quadro Q2 e esse último atende exclusivamente a 03 cargas trifásicas, perfeitamente equilibradas, por meio de circuitos dedicados (independentes).

Analisando as particularidades descritas no projeto, é correto afirmar que:

A) a corrente no condutor neutro entre os quadros Q1 e Q2 é igual à corrente de uma das fases multiplicada por

B) a potência aparente demandada de Q2 para atender as três cargas é igual a 800 VA.

C) a potência reativa medida no quadro 02 é, aproximadamente, 320 Var.

D) o fator de potência medido na entrada de Q2 é, aproximadamente, 0,98.

E) a corrente de projeto, considerando o fato de grupamento k, do circuito de Q1 para Q2 é, aproximadamente, 5,67 A.

Sobre sistemas de proteção contra descargas atmosféricas (SPDA), assinale a afirmativa correta.

De acordo com a norma NBR 5444, que estabelece simbologia padrão para instalações elétricas prediais, assinale a opção que indica o significado do símbolo a seguir.

Segundo a NR-10, os estabelecimentos com carga instalada superior a 75kW são obrigados a possuir documentações técnicas referente a
