Listagem de Questões de Engenharia Elétrica do ano 2016

#Questão 414358 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2016, TCE/PA, Auditor de Controle Externo

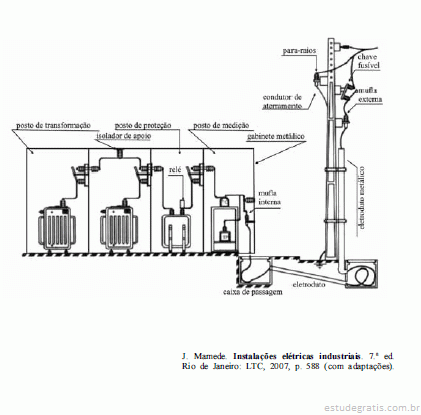

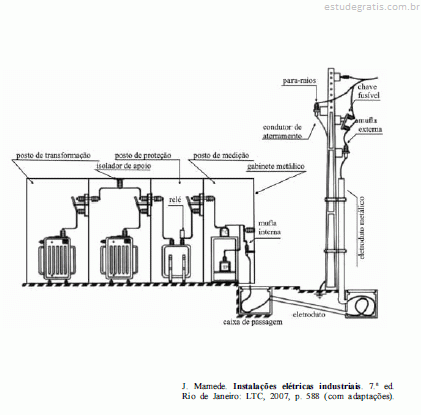

Considerando a figura apresentada, que ilustra uma subestação trifásica com alimentação de 13,8 kV e saída de 380/220 V, julgue os itens a seguir.

O relé, mostrado no posto de proteção, é de ação indireta.

#Questão 414360 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2016, TCE/PA, Auditor de Controle Externo

Considerando a figura apresentada, que ilustra uma subestação trifásica com alimentação de 13,8 kV e saída de 380/220 V, julgue os itens a seguir.

O gabinete metálico deve estar aterrado com malha exclusiva e ser eletricamente independente da malha de terra da subestação.

#Questão 414361 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2016, TCE/PA, Auditor de Controle Externo

Considerando a figura apresentada, que ilustra uma subestação trifásica com alimentação de 13,8 kV e saída de 380/220 V, julgue os itens a seguir.

Se, no posto de medição, o transformador de corrente (TC) for especificado para uma corrente 100-5, e se a corrente do circuito da carga for de 70 A, então a corrente, no secundário do TC, será de 3,5 A.

#Questão 414363 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2016, TCE/PA, Auditor de Controle Externo

Considerando a figura apresentada, que ilustra uma subestação trifásica com alimentação de 13,8 kV e saída de 380/220 V, julgue os itens a seguir.

A mufla é um tipo de terminal primário que serve para garantir a deflexão do campo elétrico.

#Questão 414365 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2016, TCE/PA, Auditor de Controle Externo

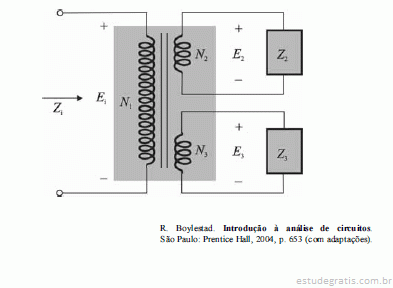

A figura apresentada ilustra um transformador ideal monofásico com dois secundários, em que N, E e Z se referem, respectivamente, a número de espiras, tensão e impedância, e são correspondentes aos índices dos enrolamentos. Considerando que os valores dessas grandezas são dados por N1 = 90, N 2 = 15, N 3 = 45, Z 2 = 8 ohms, Z 3 = 5 ohms e E i = 60 V, julgue os itens que se seguem.

A corrente na carga Z 3 é menor que 7 A.
