Questões de Engenharia Elétrica do ano 2014

Julgue os itens a seguir, com relação a aterramento e a SPDAs. Para diminuir o risco de centelhamento perigoso ou descarga elétrica inadmissível, os condutores de descida devem ser dispostos de modo que a corrente percorra diversos condutores em paralelo e o comprimento desses condutores seja o menor possível.

Acerca dos transformadores elétricos, julgue os itens seguintes. Nos transformadores do tipo núcleo envolvente ou shell type, as bobinas envolvem o núcleo ferromagnético.

Acerca dos transformadores elétricos, julgue os itens seguintes. No modelo do transformador monofásico real, para a determinação da resistência de perdas no núcleo, são considerados o efeito das correntes de circulação, as quais podem ser minimizadas pela laminação do ferro, e as perdas por histerese do material ferromagnético, as quais são proporcionais à frequência.

Acerca dos transformadores elétricos, julgue os itens seguintes. Os parâmetros do circuito equivalente de um transformador monofásico podem ser determinados por meio do ensaio em circuito aberto — que consiste na aplicação da tensão nominal em um dos terminais do transformador e na abertura do outro — e do ensaio em curto-circuito — que consiste no controle da tensão de entrada, com o secundário em curto-circuito, até o atingimento do valor da corrente nominal.

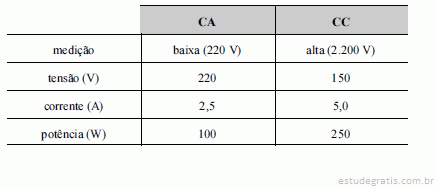

Considerando os dados da tabela acima, que apresenta os resultados dos ensaios de circuito aberto (CA) e de curto-circuito (CC) efetuados em um transformador monofásico de 12 kVA, 2.200/220 V, 60 Hz, julgue os itens a seguir.
