Questões de Engenharia Elétrica do ano 2013

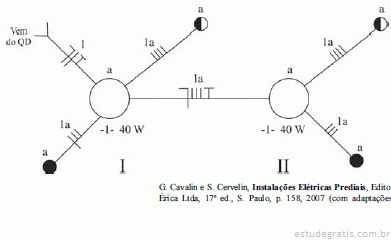

A figura acima ilustra o esquema unifilar para comando de dois pontos de luz de parte de uma instalação elétrica predial. Com base nessas informações, julgue os itens a seguir.

O condutor terra nessa parte da instalação não tem nenhuma função para efeito de comando dos pontos de luz I e II; ou seja, do ponto de vista elétrico, esse condutor é desnecessário para o funcionamento correto do referido circuito nessa parte da instalação.

A figura acima ilustra o esquema unifilar para comando de dois pontos de luz de parte de uma instalação elétrica predial. Com base nessas informações, julgue os itens a seguir.

O esquema unifilar ilustra a aplicação de interruptores do tipo three-way.

Acerca de esquemas e dispositivos de aterramento, tendo como base a norma técnica pertinente para instalações elétricas em baixa tensão, julgue os itens subsequentes.

Considerando algumas situações particulares, em determinado esquema de aterramento, é obrigatório o uso de dispositivos DR de alta sensibilidade como proteção adicional.

Acerca de esquemas e dispositivos de aterramento, tendo como base a norma técnica pertinente para instalações elétricas em baixa tensão, julgue os itens subsequentes.

Com o objetivo de estabelecer proteção contra choques elétricos, é obrigatório o uso de dispositivos diferencial-residual (DR) em instalações dotadas de esquema de aterramento do tipo TN-C.

A respeito de sistema de controle e supervisão de equipamentos e instalações, julgue os próximos itens.

Os detectores de fumaça por ionização e os termovelocimétricos são apropriados para localização de foco de incêndios e transmissão de sinais de aviso para a central de alarme de incêndio.
